| Množství: | |
|---|---|
1. Chladivo R290
Ultranízký GWP (≤3) a nulový ODP, v souladu s nejnovějšími ekologickými předpisy EU.
2. Funkce 3 v 1
Jedna jednotka pro vytápění, chlazení a ohřev užitkové vody po celý rok.
3. Vysoká výstupní teplota vody
Poskytuje až 75 °C pro pohodlné vytápění a různé aplikace.
4. Vysoká energetická účinnost
ErP A+++ při 35 °C / A++ při 55 °C, zajišťující nižší spotřebu energie.
5. Široké provozní podmínky
Stabilní výkon od –25°C do 45°C okolní teploty.

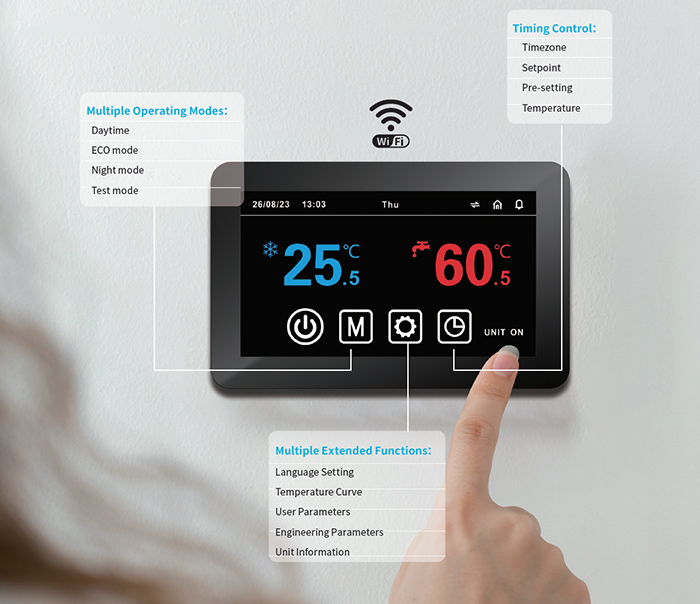

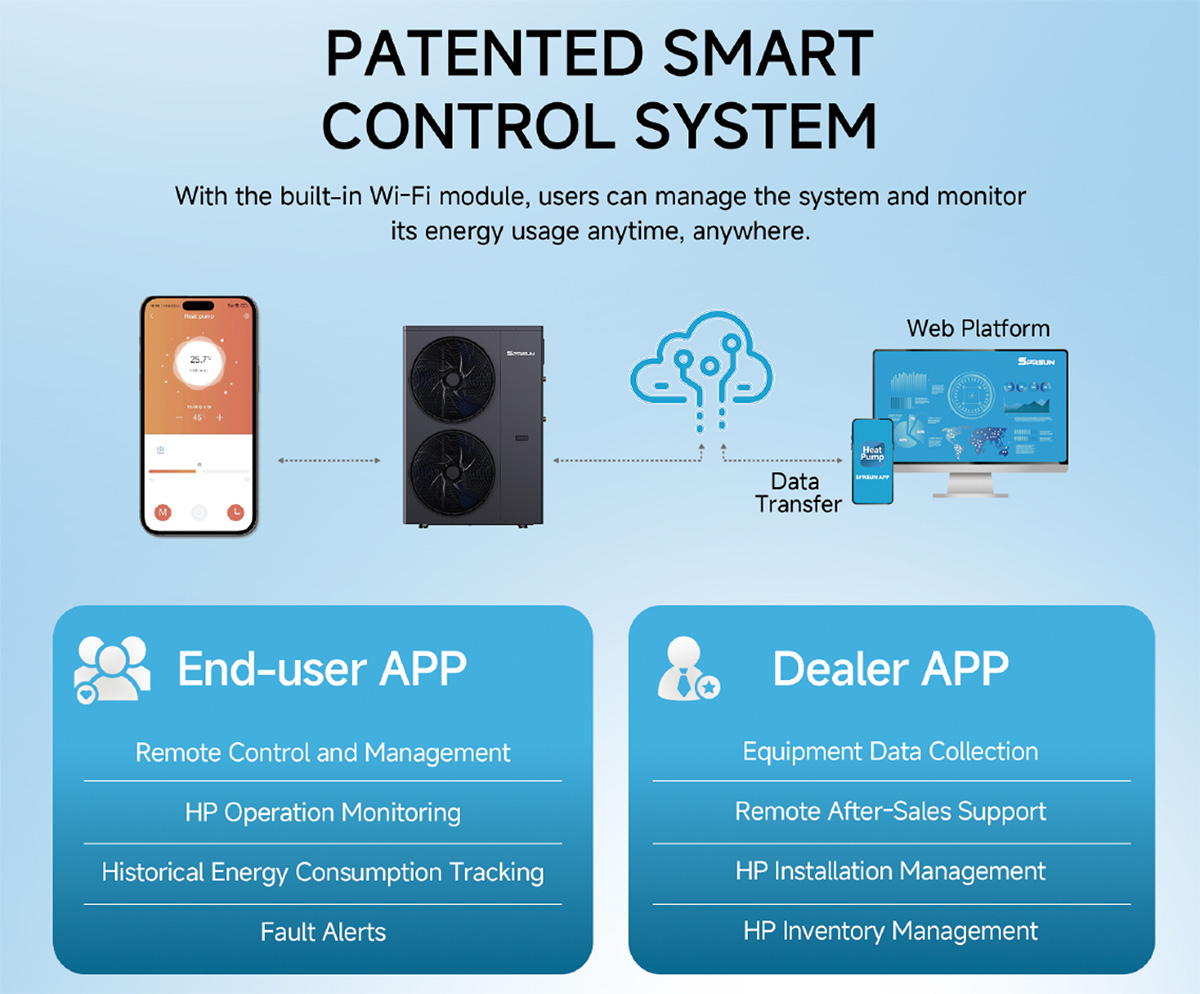

6. Chytré ovládání
Standardní dálkové ovládání APP a cloudová platforma IoT pro snadné monitorování.
7. Certifikace
CE, CB, ErP Report, Keymark, MCS (Podpora žádostí o dotaci tepelných čerpadel ve více zemích.
Informace v tomto dokumentu jsou pouze pro informaci. Vzhledem k tomu, že neustálé zlepšování a kontrolu ve výrobním procesu může být informace obsažené v tomto dokumentu změněno. Specifikace modelu naleznete na jmenovce na stroji.

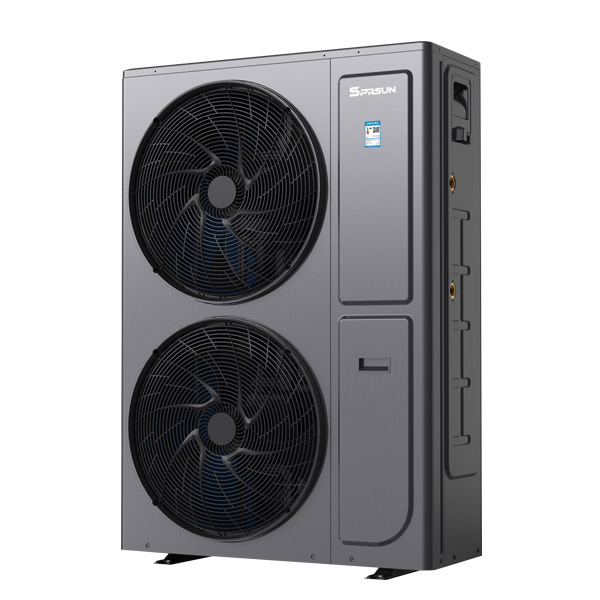

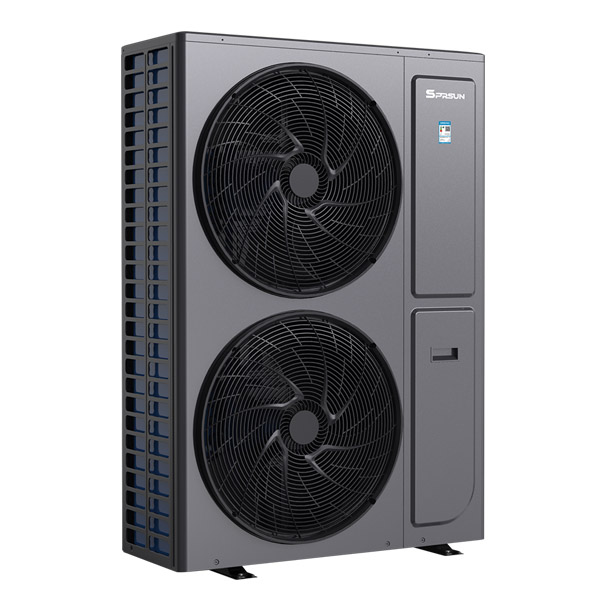

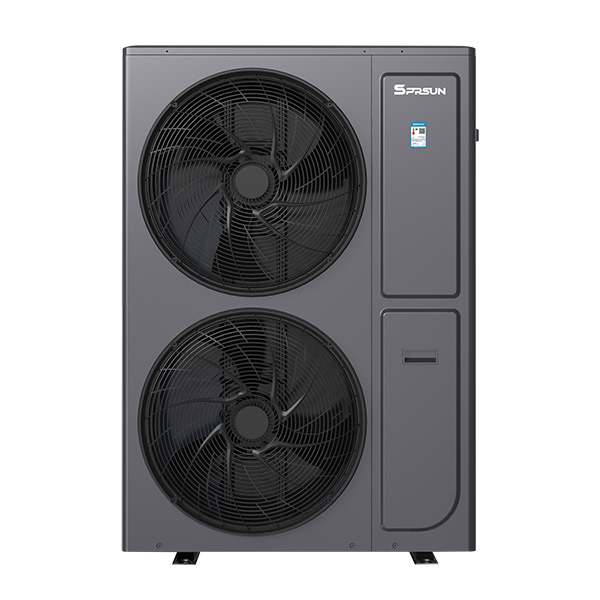

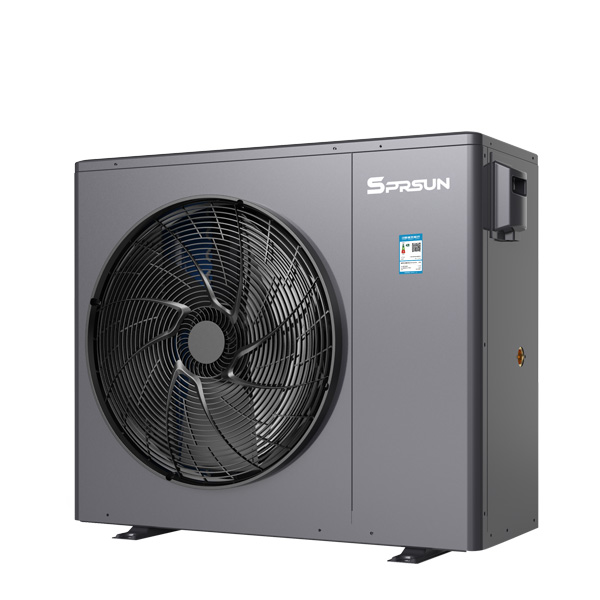

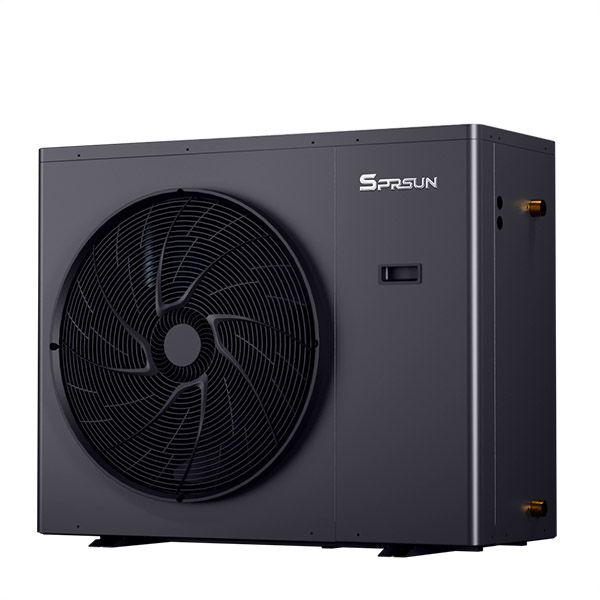

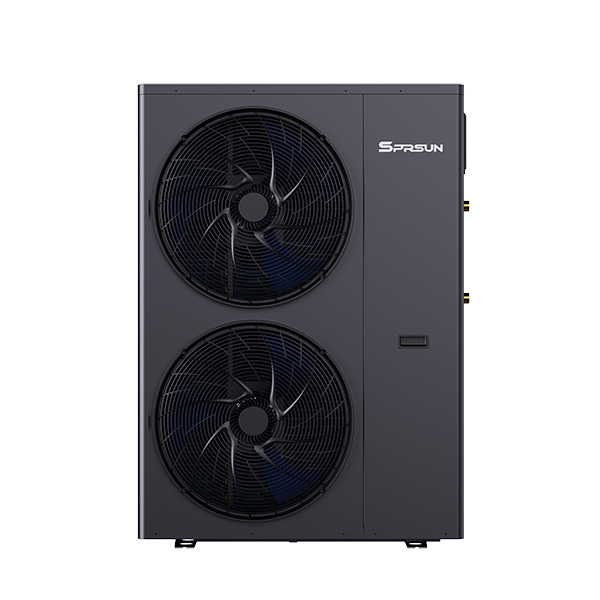

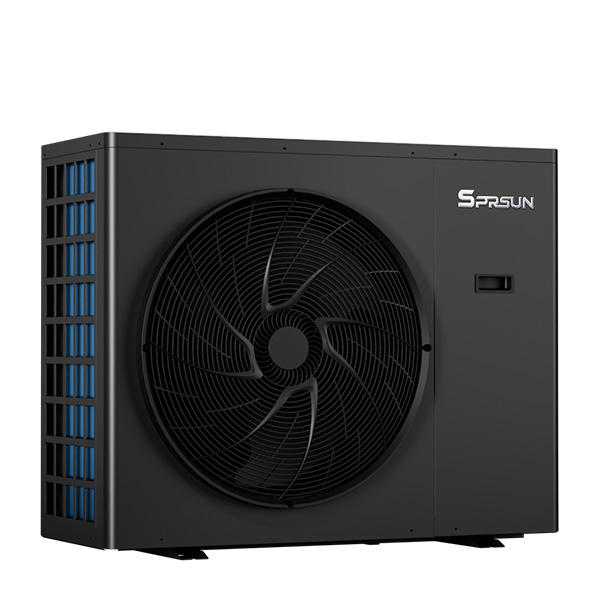

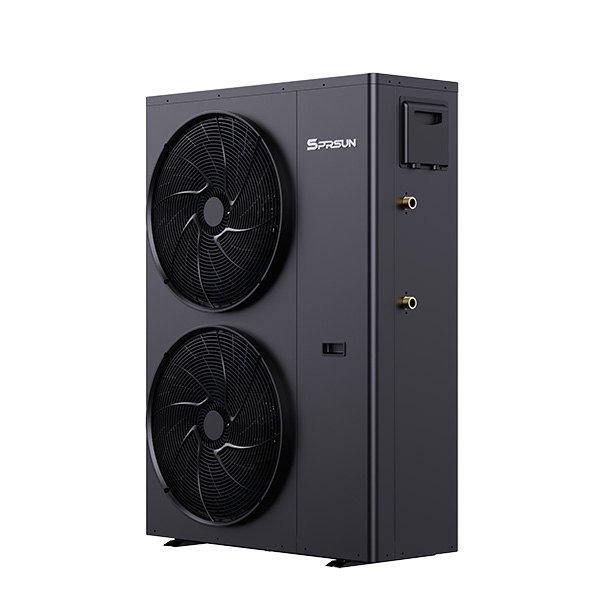

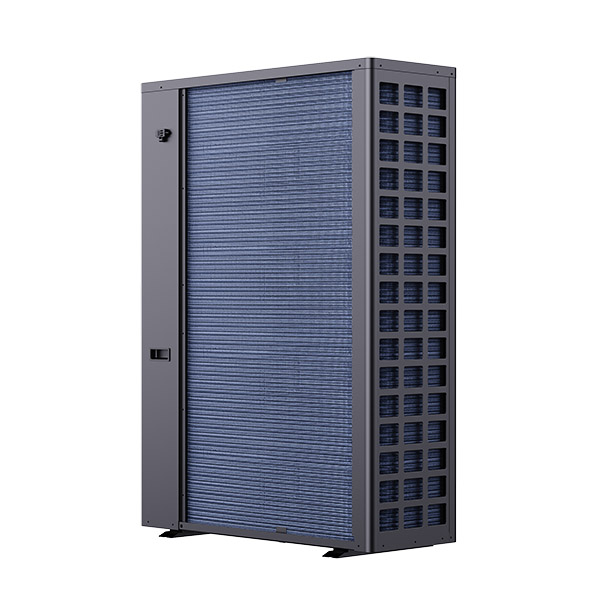

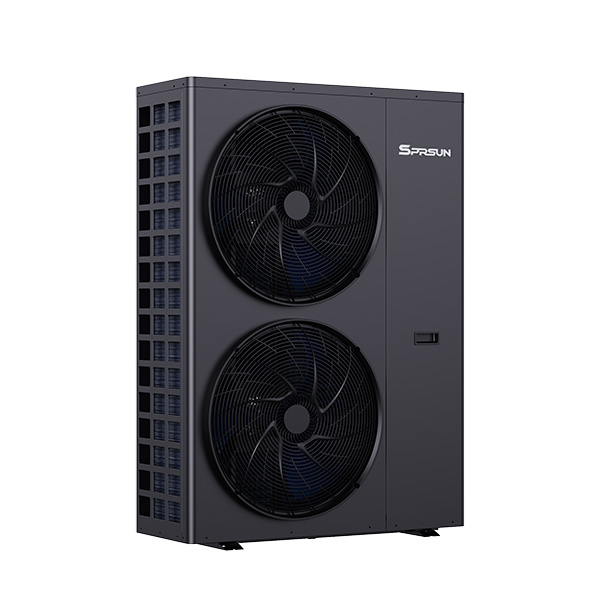

| Název jednotky | ClimaPure Series R32 DC invertorová tepelná čerpadla se vzduchovým zdrojem (monoblokový typ) | |||||||||||||||||||||||||||||||
| Model | CGK030V3L-D | CGK040V3L-D | CGK050V3L-D | CGK060V3L-D | CGK070V3L-D | CGK-060V3L-D | CGK-070V3L-D | CGK-080V3L-D | CGK-101V3L-D | CGK-130V3L-D | ||||||||||||||||||||||
| Napájení / Chladivo | V/Hz/pH | 220-240/50/1 - R32 | 220-240/50/1 - R32 | 220-240/50/1 - R32 | 220-240/50/1 - R32 | 220-240/50/1 - R32 | 380-420/50/3 - R32 | 380-420/50/3 - R32 | 380-420/50/3 - R32 | 380-420/50/3 - R32 | 380-420/50/3 - R32 | |||||||||||||||||||||
| Max. Topný výkon (A7℃/W35℃) | KW | 9.0 | 12.0 | 15.0 | 18.0 | 21.0 | 18.0 | 21.0 | 24.0 | 30.0 | 39.0 | |||||||||||||||||||||
| COP (A7℃/W35℃) | W/w | 4.35 | 4.35 | 4.33 | 4.35 | 4.32 | 4.35 | 4.33 | 4.32 | 4.15 | 4.17 | |||||||||||||||||||||
| Topný výkon Min./Max. (A7℃/W35℃) | KW | 4.14 | / | 9.00 | 5.52 | / | 12.00 | 6.90 | / | 15.00 | 8.28 | / | 18.00 | 9.66 | / | 21.00 | 8.28 | / | 18.00 | 9.66 | / | 21.00 | 11.04 | / | 24.00 | 13.80 | / | 30.00 | 17.94 | / | 39.00 | |
| Příkon topení Min./Max. (A7℃/W35℃) | W | 761 | / | 2069 | 1015 | / | 2759 | 1275 | / | 3464 | 1523 | / | 4138 | 1789 | / | 4861 | 1523 | / | 4138 | 1785 | / | 4850 | 2044 | / | 5556 | 2660 | / | 7229 | 3442 | / | 9353 | |
| COP Min./Max. (A7℃/W35℃) | W/w | 4.35 | / | 5.44 | 4.35 | / | 5.44 | 4.33 | / | 5.41 | 4.35 | / | 5.44 | 4.32 | / | 5.40 | 4.35 | / | 5.44 | 4.33 | / | 5.41 | 4.32 | / | 5.40 | 4.15 | / | 5.19 | 4.17 | / | 5.21 | |
| Max. Topný výkon (A7℃/W45℃) | KW | 8.9 | 11.8 | 14.8 | 17.7 | 20.7 | 17.7 | 20.7 | 23.6 | 29.6 | 38.4 | |||||||||||||||||||||
| COP (A7℃/W45℃) | W/w | 3.35 | 3.35 | 3.33 | 3.35 | 3.33 | 3.35 | 3.33 | 3.33 | 3.20 | 3.21 | |||||||||||||||||||||
| Topný výkon Min./Max. (A7℃/W45℃) | KW | 4.08 | / | 8.87 | 5.44 | / | 11.82 | 6.80 | / | 14.78 | 8.16 | / | 17.73 | 9.52 | / | 20.69 | 8.16 | / | 17.73 | 9.52 | / | 20.69 | 10.87 | / | 23.64 | 13.59 | / | 29.55 | 17.67 | / | 38.42 | |
| Příkon topení Min./Max. (A7℃/W45℃) | W | 974 | / | 2647 | 1299 | / | 3529 | 1631 | / | 4431 | 1948 | / | 5293 | 2288 | / | 6218 | 1948 | / | 5293 | 2283 | / | 6204 | 2615 | / | 7107 | 3403 | / | 9247 | 4403 | / | 11964 | |
| COP Min./Max. (A7℃/W45℃) | W/w | 3.35 | / | 4.19 | 3.35 | / | 4.19 | 3.33 | / | 4.17 | 3.35 | / | 4.19 | 3.33 | / | 4.16 | 3.35 | / | 4.19 | 3.33 | / | 4.17 | 3.33 | / | 4.16 | 3.20 | / | 3.99 | 3.21 | / | 4.01 | |
| Max. Chladicí kapacita (A35℃/W18℃) | KW | 8.3 | 11.1 | 13.9 | 16.7 | 18.1 | 16.7 | 18.1 | 20.9 | 25.0 | 33.4 | |||||||||||||||||||||
| EER (A35℃/W18℃) | W/w | 3.63 | 3.63 | 3.63 | 3.66 | 3.63 | 3.66 | 3.63 | 3.64 | 3.63 | 3.63 | |||||||||||||||||||||
| Chladicí kapacita Min./Max. (A35℃/W18℃) | KW | 3.84 | / | 8.34 | 5.12 | / | 11.12 | 6.39 | / | 13.90 | 7.67 | / | 16.68 | 8.31 | / | 18.07 | 7.67 | / | 16.68 | 8.31 | / | 18.07 | 9.59 | / | 20.85 | 11.51 | / | 25.02 | 15.35 | / | 33.36 | |
| Chladicí příkon Min./Max. (A35℃/W18℃) | W | 895 | / | 2297 | 1194 | / | 3062 | 1492 | / | 3828 | 1777 | / | 4559 | 1940 | / | 4976 | 1777 | / | 4559 | 1940 | / | 4976 | 2230 | / | 5720 | 2686 | / | 6890 | 3581 | / | 9186 | |
| EER Min./Max. (A35℃/W18℃) | W/w | 3.63 | / | 4.29 | 3.63 | / | 4.29 | 3.63 | / | 4.29 | 3.66 | / | 4.32 | 3.63 | / | 4.29 | 3.66 | / | 4.32 | 3.63 | / | 4.29 | 3.64 | / | 4.30 | 3.63 | / | 4.29 | 3.63 | / | 4.29 | |
| Max. Chladicí kapacita (A35℃/W7℃) | KW | 6.0 | 8.0 | 10.0 | 12.0 | 13.0 | 12.0 | 13.0 | 15.0 | 18.0 | 24.0 | |||||||||||||||||||||
| EER (A35℃/W7℃) | W/w | 2.70 | 2.70 | 2.70 | 2.72 | 2.70 | 2.72 | 2.70 | 2.71 | 2.70 | 2.70 | |||||||||||||||||||||
| Chladicí kapacita Min./Max. (A35℃/W7℃) | KW | 2.76 | / | 6.00 | 3.68 | / | 8.00 | 4.60 | / | 10.00 | 5.52 | / | 12.00 | 5.98 | / | 13.00 | 5.52 | / | 12.00 | 5.98 | / | 13.00 | 6.90 | / | 15.00 | 8.28 | / | 18.00 | 11.04 | / | 24.00 | |
| Chladicí příkon Min./Max. (A35℃/W7℃) | W | 741 | / | 2222 | 988 | / | 2963 | 1235 | / | 3704 | 1471 | / | 4412 | 1605 | / | 4815 | 1471 | / | 4412 | 1605 | / | 4815 | 1845 | / | 5535 | 2222 | / | 6667 | 2963 | / | 8889 | |
| EER Min./Max. (A35℃/W7℃) | W/w | 2.70 | / | 3.73 | 2.70 | / | 3.73 | 2.70 | / | 3.73 | 2.72 | / | 3.75 | 2.70 | / | 3.73 | 2.72 | / | 3.75 | 2.70 | / | 3.73 | 2.71 | / | 3.74 | 2.70 | / | 3.73 | 2.70 | / | 3.73 | |
| Průtok vody | M3/H. | 1.55 | 2.06 | 2.58 | 3.10 | 3.61 | 3.10 | 3.61 | 4.13 | 5.16 | 6.71 | |||||||||||||||||||||
| Maximální vstup napájení | KW | 4.00 | 5.00 | 5.80 | 6.80 | 7.80 | 7.00 | 8.00 | 9.00 | 12.00 | 15.00 | |||||||||||||||||||||
| Max proud | A | 20.00 | 25.00 | 27.00 | 32.00 | 36.00 | 14.00 | 16.00 | 18.00 | 24.00 | 27.00 | |||||||||||||||||||||
| Průměr drátu | mm² | 4.0 | 6.0 | 6.0 | 6.0 | 10.0 | 4.0 | 6.0 | 6.0 | 6.0 | 6.0 | |||||||||||||||||||||
| Pojistka nebo obvod | A | 25a | 32a | 32a | 40a | 63A | 20a | 25a | 25a | 32a | 32a | |||||||||||||||||||||

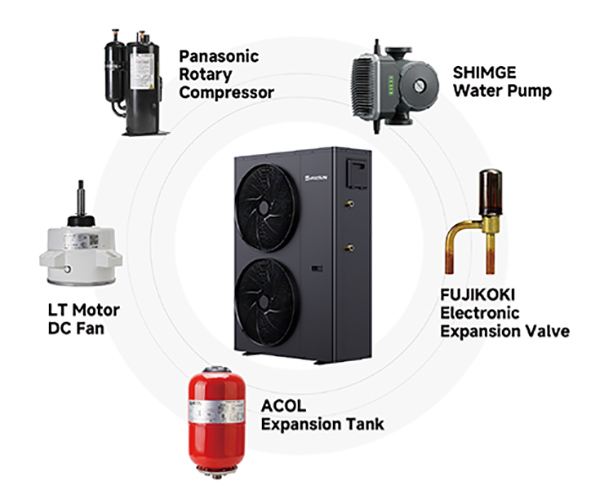

| Kompresor | Typ - množství/systém | Twin Rotary - 1 | Twin Rotary - 1 | Twin Rotary - 1 | Twin Rotary - 1 | Twin Rotary - 1 | Twin Rotary - 1 | Twin Rotary - 1 | Twin Rotary - 1 | Twin Rotary - 1 | Twin Rotary - 1 | |||||||||||||||||||||
| Větrák | Množství | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||||||||||||||||||
| Proudění vzduchu | M3/H. | 3000 | 4000 | 5000 | 6000 | 7000 | 6000 | 7000 | 8000 | 10000 | 13000 | |||||||||||||||||||||
| Hodnocená síla | W | 120 | 150 | 150 | 160 | 170 | 160 | 170 | 180 | 300 | 330 | |||||||||||||||||||||
| Výměník tepla vody | Typ | Deskový výměník tepla | Deskový výměník tepla | Deskový výměník tepla | Deskový výměník tepla | Deskový výměník tepla | Deskový výměník tepla | Deskový výměník tepla | Deskový výměník tepla | Deskový výměník tepla | Deskový výměník tepla | |||||||||||||||||||||
| Pokles tlaku vody | KPA | 26 | 18 | 20 | 26 | 28 | 26 | 28 | 25 | 28 | 33 | |||||||||||||||||||||
| Připojení potrubí | Palec | G1 ' | G1 ' | G1 ' | G1 ' | G1 ' | G1 ' | G1 ' | G1 ' | G1-1/4' | G1-1/4' | |||||||||||||||||||||
| Přípustný průtok vody | Min./rated./max. | L/s | 0.26 | 0.42 | 0.71 | 0.35 | 0.56 | 0.94 | 0.44 | 0.71 | 1.18 | 0.53 | 0.85 | 1.41 | 0.62 | 0.99 | 1.65 | 0.53 | 0.85 | 1.41 | 0.62 | 0.99 | 1.65 | 0.72 | 1.15 | 1.91 | 0.90 | 1.43 | 2.39 | 1.16 | 1.86 | 3.10 |
| Hladina akustického tlaku (1m) | DB (a) | 42~51,2 | 44,2~54,7 | 46,2~56,7 | 44,6~57,5 | 48,3~58,2 | 44,6~57,5 | 48,3~58,2 | 51,2~60,6 | 52,2~62,6 | 53,2~63,6 | |||||||||||||||||||||
| Hladina akustického výkonu (1m) | DB (a) | 61.5 | 62.5 | 64.5 | 68.8 | 70.8 | 68.8 | 70.8 | 72.5 | 74 | 75 | |||||||||||||||||||||
| Čistá dimenze (L × D × H) | mm | 1043×480×840 | 1043×480×840 | 965×450×1370 | 965×450×1370 | 965×450×1370 | 965×450×1370 | 965×450×1370 | 965×450×1370 | 1070×480×1560 | 1070×480×1560 | |||||||||||||||||||||
| Rozměry kartonového balení (D×H×V) | mm | 1155×511×990 | 1155×511×990 | 1020×464×1500 | 1020×464×1500 | 1020×464×1500 | 1020×464×1500 | 1020×464×1500 | 1020×464×1500 | 1155×511×1710 | 1155×511×1710 | |||||||||||||||||||||
| Rozměr těsnění dlahy (D×H×H) | mm | |||||||||||||||||||||||||||||||
| Čistá hmotnost | kg | 67 | 75 | 102 | 103 | 106 | 103 | 106 | 111 | 146 | 157 | |||||||||||||||||||||
| Hrubá hmotnost kartonu | kg | 82 | 101 | 118 | 119 | 122 | 119 | 122 | 127 | 163 | 174 | |||||||||||||||||||||
| Celková hmotnost dlahy | kg | |||||||||||||||||||||||||||||||
| Poznámka: (1) Podmínky ohřevu: teplota na vstupu/výstupu vody: 30℃/35℃, Okolní teplota: DB 7℃/WB 6℃;（不含除霜） | ||||||||||||||||||||||||||||||||
| (2) Podmínky ohřevu: teplota na vstupu/výstupu vody: 40℃/45℃, Okolní teplota: DB 7℃/WB 6℃; | ||||||||||||||||||||||||||||||||
| (3) Podmínky chlazení: vstupní/výstupní teplota vody: 23℃/18℃, Okolní teplota: DB35℃/WB24℃; | ||||||||||||||||||||||||||||||||
| (4) Podmínky chlazení: vstupní/výstupní teplota vody: 12℃/7℃, Okolní teplota: DB35℃/WB24℃; | ||||||||||||||||||||||||||||||||
