Pokud s tepelným čerpadlem zacházíte pouze jako s topením, můžete podcenit jeho nejrevolučnější hodnotu. Na rozdíl od tradičních systémů vytápění, jako jsou kotle a pece, které generují teplo spalováním paliva, tepelná čerpadla nevytvářejí teplo; spíše využívají elektřinu k přenosu tepla z jednoho místa na druhé. S rostoucí poptávkou po udržitelném topném systému se tepelná čerpadla stávají důležitou součástí moderních systémů vytápění, ventilace a klimatizace (HVAC), protože jsou nákladově efektivní a šetrné k životnímu prostředí.
Tento článek pojednává o tom, proč lze tepelná čerpadla považovat za jednu z nejcennějších investic v moderním energetickém prostředí, prozkoumá základní logiku jejich role „přenašeče energie“, sdílí základní znalosti o technologii tepelných čerpadel a poskytuje komplexního průvodce o jejich typech, pracovních mechanismech a údržbě.
Tepelné čerpadlo je energeticky účinný systém, který využívá elektřinu k přesunu tepla z chladného prostoru do teplého prostoru. V chladnějších obdobích tepelná čerpadla odebírají teplo z venkovního vzduchu a předávají ho do domu. Tepelná čerpadla tento proces v teplejších měsících obrátí tím, že fungují jako klimatizace, která přenáší teplo zevnitř domu ven.
Geopolitické konflikty se staly primárním zdrojem turbulencí na energetických trzích. Závislost na tradičních dovozech fosilních paliv představuje značná rizika a nutí státy, aby upřednostňovaly energetickou bezpečnost a odolnost. Zatímco poptávka po uhlí a ropě stagnovala, přechod nelze dosáhnout přes noc. Zemní plyn posílil svou roli jako 'přechodové palivo', zatímco obnovitelná energie se ukázala jako nejrychleji rostoucí zdroj energie. Prudký růst umělé inteligence zároveň přináší revoluci v poptávce po elektřině a datová centra zvyšují spotřebu energie. Naléhavost modernizace rozvodných sítí je stále evidentnější, protože stárnoucí rozvodné sítě na celém světě se staly klíčovým prvkem energetického přechodu.
Když se však diskutuje o transformaci energie, pozornost se často soustředí na výrobu více zelené elektřiny. Skutečný posun nespočívá jen v hledání nové energie, ale i v jejím chytřejším využití. To je revoluční příslib tepelného čerpadla: jak přepravit tři až čtyři jednotky tepelné energie pomocí jediné jednotky elektrické energie. To není magie, ale inženýrská vynalézavost tepelných čerpadel, realizovaná prostřednictvím druhého zákona termodynamiky. Nejsou to tradiční 'teplotvorná' zařízení, ale vysoce účinné 'energetické nosiče', které extrahují nekvalitní tepelnou energii ze vzduchu, půdy nebo vody, zvyšují její teplotu a činí ji použitelnou.
V této souvislosti se tepelná čerpadla vyvinula z energeticky úsporné technologie v klíčové řešení pro řešení energetické bezpečnosti, zvýšení účinnosti energetického systému a dosažení dekarbonizace budov. Jejich trh zažívá strukturální růst:
Velikost trhu a hnací síly: Velikost globálního trhu s tepelnými čerpadly dosáhla v roce 2025 přibližně 83,66 miliardy USD a předpokládá se, že do roku 2031 vzroste na 143,23 miliardy USD. Hlavní hnací síly pocházejí z povinných dekarbonizačních politik a pobídek v regionech, jako je Evropa a Amerika.
Příklad německého trhu: Podle německého Spolkového ministerstva pro hospodářské záležitosti a opatření v oblasti klimatu (BMWK) vzrostl počet žádostí o dotaci na tepelná čerpadla v Německu v prosinci oproti listopadu o 50,1 % a meziročně vzrostl o 7,8 %. V prosinci 2025 Německo obdrželo 41 331 žádostí o dotaci na tepelné čerpadlo ve srovnání s 38 342 žádostmi za stejné období v roce 2024 (a 27 544 v listopadu 2025).
Cenové výhody: Tepelná čerpadla nabízejí jasné nákladové výhody: i přes vyšší počáteční investice jsou jejich provozní náklady po dobu životnosti nižší než u plynových kotlů na většině rozvinutých trhů. V průměrných podmínkách EU ušetří tepelné čerpadlo vzduch-zdroj typické domácnosti ročně přibližně 430 EUR na nákladech na vytápění.
Ve snaze zcela vymýtit používání ekologicky škodlivých topných systémů nabízí několik zemí štědré dotace:
Spojené království: Nabízí granty na tepelné čerpadlo vzduch-zdroj ve výši 5 000 GBP a granty na tepelné čerpadlo země-zdroj ve výši 6 000 GBP.
Norsko: Nabízí granty až do výše 1 000 EUR na instalace tepelných čerpadel země-zdroj.
Portugalsko: Uhradí až 85 % instalačních nákladů v nových budovách a modernizacích (až do výše 2 500 EUR bez DPH).
Irsko: Poskytuje dotace v rozmezí od 3 500 EUR (vzduch-vzduch) do 4 500 EUR (vzduch-voda a země-zdroj), s kombinovanými balíčky až do 6 500 EUR.
Německo: Do roku 2030 nabízí granty na modernizaci ve výši až 15 000 až 18 000 EUR.
Existuje několik typů systémů tepelných čerpadel, ale lze je kategorizovat na základě 4 hlavních částí – Zdroj energie, Stupeň, Struktura a Chladivo.
Tepelná čerpadla získávají energii ze 3 různých zdrojů: vzduch, voda a geotermální / zemní.
Tepelná čerpadla vodního zdroje (WSHP): Čerpají tepelnou energii z přírodních vodních útvarů (jezer, řek nebo vodonosných vrstev) prostřednictvím instalovaných podzemních nebo ponořených potrubí. Jsou ideální pro aplikace, které vyžadují konstantní teplotu.
Zemní tepelné čerpadlo (GSHP) / Geotermální: Využívá půdu nebo podzemní vodu jako konstantní nízkoteplotní zdroj tepla. Tepelná čerpadla země-voda jsou dražší na instalaci ve srovnání s jinými, ale jsou účinnější pro chladnější klima.
Vzduchová tepelná čerpadla (ASHP) : Dnes populární forma tepelných čerpadel. Využijte vzduchová tělesa jako nízkoteplotní zdroj tepla, odebírající tepelnou energii z atmosféry k zajištění vytápění. Vzduchová tepelná čerpadla (ASHP) jsou dvou typů:
Tepelné čerpadlo vzduch-voda : Na druhé straně tepelná čerpadla vzduch-voda odsávají vzduch zvenčí a posílají jej do vnitřního systému kapalin. Jsou oblíbené pro vytápění radiátory, podlahové vytápění a řešení teplé užitkové vody
Tepelné čerpadlo vzduch-vzduch : Tepelná čerpadla vzduch-vzduch v podstatě poskytují teplo pro vnitřní prostory. Tyto vzduchové topné systémy odsávají vzduch zvenčí a upravují vzduch tak, aby buď ohříval, nebo ochlazoval vnitřní prostor.
Srovnávací matice: Zdroj vzduchu vs. pozemní zdroj vs. vodní zdroj
Typ | Zdroj vzduchu (vzduch vzduch/vzduch voda) | Pozemní zdroj | Zdroj vody |
Základ účinnosti | Venkovní vzduch | Konstantní půda | Obsah vody |
Stavební požadavek | Nejuniverzálnější; potřebuje venkovní stěnu/země a dostatečné proudění vzduchu. | Vyžaduje značný prostor na dvoře (horizontální smyčky) nebo přístup k vrtné soupravě (vertikální). | Blízkost jezera, rybníka nebo vysoce vydatné studny (vodonosná vrstva) je povinná. |
Obtížnost instalace | Nízká až střední. Vyžaduje montáž venkovní jednotky a vedení chladivového potrubí. | Vysoký. Vyžaduje rozsáhlé výkopové práce nebo hluboké vrtání pro zemní smyčky. | Střední až Vysoká. Vyžaduje přístup k vodnímu útvaru nebo studni a specializované instalatérské práce. |
Cena instalace (pouze pro informaci) | $ $ (průměr 4 000 – 12 000 $) | $$$$ (průměr 15 000 – 35 000 $ +) | $$$ (průměr 10 000 – 25 000 $) |
Životnost | 15–20 let (dobře udržované vybavení vydrží déle) | 20–25 let (vnitřní jednotka); 50+ let (zemní smyčky). | 20–25 let (vyžaduje sledování kvality vody). |
Bytová tepelná čerpadla
Rezidenční tepelná čerpadla jsou určena pro domy, byty a další malé obytné budovy. Poskytují efektivní vytápění, chlazení a ohřev užitkové vody při zachování nízké spotřeby energie. Typická rezidenční vzduchová tepelná čerpadla se pohybují od 5 kW do 16 kW , takže jsou vhodná pro rodinné domy a malé vícegenerační domy.
Komerční tepelná čerpadla
Komerční tepelná čerpadla jsou navržena tak, aby splňovala požadavky na vytápění a chlazení středních až velkých komerčních budov, jako jsou kanceláře, hotely, školy, nemocnice a nákupní centra. Tyto systémy nabízejí vyšší kapacity, modulární konstrukce a pokročilé řídicí funkce pro zajištění spolehlivého provozu a energetické účinnosti. Komerční jednotky obvykle začínají na 20–30 tunách (přibližně 70–100 kW) a lze je rozšířit pro větší projekty.
Průmyslová tepelná čerpadla
Průmyslová tepelná čerpadla jsou speciálně navržena pro vysokoteplotní a rozsáhlé aplikace procesního vytápění. Mohou vyrábět horkou vodu nebo zpracovávat teplo při teplotách až 100 °C nebo vyšších , díky čemuž jsou vhodné pro průmyslová odvětví, jako je potravinářský průmysl, chemická výroba, farmacie, textilní výroba a dálkové vytápění. Jejich topný výkon se pohybuje od desítek kilowattů až po několik megawattů v závislosti na aplikaci.
Tepelné čerpadlo teplé užitkové vody (TUV).
Tepelná čerpadla teplé užitkové vody (TUV) jsou speciálně navržena k výrobě teplé vody pro obytné a komerční použití. Odebíráním tepla z okolního vzduchu účinně ohřívají vodu pro sprchy, kuchyně, prádelny a další každodenní aplikace. Ve srovnání s konvenčními elektrickými ohřívači vody mohou tepelná čerpadla TUV snížit spotřebu energie až o 70–75 % , což z nich činí ekologické a nákladově efektivní řešení teplé vody.
Tepelné čerpadlo bazénu
Bazénová tepelná čerpadla jsou navržena speciálně pro ohřev vody v bazénu odebíráním tepla z venkovního vzduchu a jeho předáváním do bazénu. Udržují stabilní a pohodlnou teplotu vody a přitom spotřebují výrazně méně energie než tradiční elektrické nebo plynové ohřívače bazénu. Bazénová tepelná čerpadla jsou široce používána pro obytné bazény, hotely, letoviska, lázně a veřejná koupaliště.
Typ | Obytný | Komerční | Průmyslový |
Topný výkon | 5KW-20KW | 20-500 kW | 500KW-20+MW |
Prostorová náročnost | Flexibilní instalace na stěny, střechy nebo podlahy šetří místo. | Dostatečně prostorný střešní prostor nebo vyhrazená půda pro umístění více velkých jednotek | K umístění strojů, potrubí a výměníků tepla je zapotřebí velká plocha průmyslových zařízení. |
Dimensions | Malý | Střední | Velký |
Primární cíl | Požadavky na vytápění a chlazení obytných budov se zaměřením na komfort | Vícezónová regulace teploty, vysoký průtok horké vody | Výroba, dálkové vytápění |
Napájení | Jednofázové nebo třífázové | Třífázový | Vysokonapěťová/Vyhrazená rozvodna |
Typ budovy | jednotlivé pokoje, domy nebo malé byty | Provozní scény pro komerční nebo veřejné budovy, jako jsou hotely, školy, kancelářské budovy a komunitní centra. | Velké zpracování, výrobní závody nebo projekty |
Obtížnost instalace | Nízká až střední | Střední až Vysoká | Vysoký |
Existují 3 hlavní typy tepelných čerpadel podle jejich provozních fází:
Jednofázové tepelné čerpadlo
Jednofázové tepelné čerpadlo funguje při práci na plný výkon. Buď je zcela zapnutý nebo vypnutý, což znamená, že neexistuje žádná kontrola nad spotřebou energie. To má za následek vyšší náklady a nižší spotřebu energie, protože jednofázové tepelné čerpadlo nepřetržitě funguje na plný výkon bez ohledu na spotřebu energie.
2-stupňové tepelné čerpadlo
Dvoustupňové tepelné čerpadlo má dvě provozní nastavení: Nízká a Vysoká. V mírnějších obdobích funguje na nízké nastavení, což pomáhá šetřit energii. V horkém nebo chladném období pracuje 2-stupňové tepelné čerpadlo na vysoký stupeň.
3-stupňové tepelné čerpadlo
Třístupňové tepelné čerpadlo pracuje na třech různých úrovních, aby vyhovovalo požadavkům na vytápění a chlazení. Optimalizuje spotřebu energie a udržuje stálou vnitřní teplotu, čímž poskytuje maximální účinnost a pohodlí v širším rozsahu podmínek. 3-stupňové tepelné čerpadlo je nejlepší pro místa s proměnlivou teplotou.
Tepelná čerpadla lze také klasifikovat podle konfigurace systému a způsobu vnitřní distribuce. V závislosti na půdorysu budovy a požadavcích aplikace nabízejí různá provedení jedinečné instalační výhody a úrovně pohodlí.
Tepelné čerpadlo EVI
Tepelná čerpadla EVI (Enhanced Vapor Injection) jsou speciálně navržena pro chladné klima. Vstřikováním par chladiva do kompresoru během procesu komprese technologie EVI výrazně zlepšuje topný výkon a provozní účinnost při nízkých okolních teplotách.
Ve srovnání se standardními tepelnými čerpadly mohou tepelná čerpadla EVI poskytovat stabilní topný výkon, i když venkovní teploty klesnou pod -25 °C, což z nich dělá ideální řešení pro regiony s tuhými zimami.
Potrubní tepelné čerpadlo
Potrubní tepelné čerpadlo distribuuje klimatizovaný vzduch po celé budově pomocí skryté sítě vzduchových kanálů připojených k centrálnímu vnitřnímu klimatizačnímu zařízení. Systém zajišťuje konzistentní vytápění a chlazení více místností, přičemž vnitřní zařízení zůstává skryté.
Potrubní systémy jsou ideální pro regulaci klimatu v celém domě a běžně se instalují do nových staveb nebo velkých rekonstrukcí, kde lze do budovy zabudovat potrubí.
Klíčové vlastnosti
Rovnoměrné rozložení teploty po celé budově
Skryté potrubí pro čistý vzhled interiéru
Vhodné pro vytápění a chlazení celého domu
Vyšší náklady na instalaci kvůli požadavkům na potrubí
Bezkanálové tepelné čerpadlo vzduch-zdroj
Bezpotrubní tepelné čerpadlo dodává klimatizovaný vzduch přímo do jednotlivých místností bez potřeby vzduchovodů. Skládá se z jedné venkovní jednotky propojené s jednou nebo více vnitřními vzduchotechnickými jednotkami potrubím chladiva, silovými kabely a potrubím pro odvod kondenzátu.
Protože každá vnitřní jednotka funguje nezávisle, bezpotrubní systémy poskytují flexibilní zónování a personalizované řízení teploty a zároveň snižují spotřebu energie.
Bezpotrubní tepelná čerpadla jsou k dispozici ve dvou běžných konfiguracích:
Mini-split
Jedna venkovní jednotka připojená k jedné vnitřní jednotce, ideální pro jednolůžkové pokoje, domácí kanceláře a doplnění místností.
Multi-split
Jedna venkovní jednotka připojená k více vnitřním jednotkám, což umožňuje nezávislé řízení teploty pro několik místností nebo zón.
Klíčové vlastnosti
Není potřeba žádné potrubí
Snadná instalace
Nezávislá regulace teploty místnost po místnosti
Vynikající energetická účinnost
Vhodné pro stávající domy a rekonstrukce
● Tepelné čerpadlo systému VRF
Systémy s proměnným průtokem chladiva (VRF) jsou pokročilá řešení tepelných čerpadel, která jsou schopna nepřetržitě upravovat průtok chladiva dodávaného do každé vnitřní jednotky podle poptávky v reálném čase.
Jedna venkovní jednotka může obsluhovat více vnitřních jednotek, přičemž každá zóna může fungovat nezávisle. Některé systémy VRF dokonce podporují současné vytápění a chlazení, takže jsou vynikající volbou pro kanceláře, hotely, nákupní centra a další komerční budovy.
Klíčové vlastnosti
Ovládání teploty v jednotlivých zónách
Vysoká energetická účinnost
Současné vytápění a chlazení (modely s rekuperací tepla)
Ideální pro velké komerční aplikace
● Tepelné čerpadlo absorpce plynu
Na rozdíl od běžných elektrických tepelných čerpadel využívají plynová absorpční tepelná čerpadla zemní plyn nebo propan jako primární zdroj energie pro pohon chladicího cyklu. Tyto systémy jsou běžně instalovány v komerčních a průmyslových budovách, kde je snadno dostupný zemní plyn a kde je vyžadováno vysokokapacitní vytápění.
● Hybridní tepelné čerpadlo
Hybridní tepelné čerpadlo kombinuje elektrické tepelné čerpadlo s konvenčním plynovým nebo olejovým kotlem/pecí. Systém automaticky přepíná mezi dvěma zdroji tepla na základě venkovní teploty a provozní účinnosti.
Za mírného počasí zajišťuje tepelné čerpadlo vysoce účinné vytápění. Když teploty extrémně klesnou, převezme funkci záložní topný systém, aby zajistil spolehlivý komfort a zároveň minimalizoval náklady na energii.
Chladiva tepelných čerpadel a jejich vlastnosti
Tepelná čerpadla lze také klasifikovat podle použitého chladiva. Výběr chladiva významně ovlivňuje energetickou účinnost tepelného čerpadla, provozní tlak, dopad na životní prostředí, bezpečnostní klasifikaci a shodu s předpisy.
Během několika posledních desetiletí průmysl HVAC postupně přešel na chladiva šetrnější k životnímu prostředí. Dřívější chladiva jako R22 byla v mnoha zemích vyřazena, protože obsahují chlór, který poškozuje ozonovou vrstvu. Podle mezinárodních ekologických předpisů, jako je Montrealský protokol a dodatek z Kigali , výrobci přijali chladiva s nižším dopadem na životní prostředí a zlepšenou energetickou účinností.
Dnes se R290 (propan) a R32 staly hlavní volbou moderních tepelných čerpadel díky jejich vynikajícímu výkonu a relativně nízkému potenciálu globálního oteplování (GWP) . Jiná chladiva, včetně R410A , , R407C a R134A , se stále používají v určitých aplikacích, ale postupně jsou nahrazována s tím, jak se ekologické normy neustále vyvíjejí.
Tepelná čerpadla lze proto klasifikovat podle použitého chladiva:
Tepelné čerpadlo R290
R290 (propan) je přírodní chladivo s extrémně nízkým potenciálem globálního oteplování (GWP) pouze 3 . Nabízí vynikající energetickou účinnost a vynikající topný výkon, díky čemuž je jedním z nejekologičtějších chladiv současnosti.
Přestože je R290 klasifikováno jako mírně hořlavé chladivo A3 , moderní tepelná čerpadla obsahují několik bezpečnostních prvků, které zajišťují spolehlivý provoz. Stalo se preferovaným chladivem pro mnoho vysoce účinných rezidenčních a komerčních tepelných čerpadel.
Tepelné čerpadlo R32
R32 je vysoce účinné chladivo široce používané v obytných a komerčních tepelných čerpadlech. Ve srovnání se staršími chladivy poskytuje lepší energetický výkon a nižší GWP 675.
Přestože R32 zůstává oblíbenou volbou, mnoho výrobců postupně přechází na R290, aby dále snížili dopad na životní prostředí a splnili stále přísnější předpisy pro chladiva.
Tepelné čerpadlo R410A
R410A je chladivo nepoškozující ozónovou vrstvu, které je již mnoho let široce používáno v klimatizacích a tepelných čerpadlech. Poskytuje spolehlivý výkon vytápění a chlazení, ale má relativně vysoký GWP 2088.
S tím, jak se globální ekologické předpisy zpřísňují, je R410A postupně nahrazováno chladivy s nižším GWP.
Tepelné čerpadlo R407C
R407C nabízí stabilní výkon a běžně se používá v projektech modernizace a komerčních HVAC systémech. S GWP 1774 se však také postupně vyřazuje ve prospěch udržitelnějších chladiv.
Tepelné čerpadlo R134A
R134A se primárně používá v komerčních a průmyslových aplikacích tepelných čerpadel, zejména pro středněteplotní ohřev vody a procesní ohřev. Přestože poskytuje stabilní výkon, jeho relativně vysoký GWP 1430 povzbudil přijetí alternativ s nižším GWP, jako je R290.
POZNÁMKA: Při zvažování, který typ tepelného čerpadla je pro vás nejlepší, doporučujeme, abyste se obrátili na profesionálního výrobce tepelného čerpadla pro odborné posouzení nejlepší možnosti.
Dále si probereme základní principy a klíčové komponenty provozu tepelného čerpadla.
Ve snaze zcela vymýtit používání topných systémů, které poškozují životní prostředí a poškozují ozonovou vrstvu, začalo několik zemí nabízet dotace na instalaci tepelných čerpadel. To má povzbudit více lidí k používání systémů tepelných čerpadel.
Zde je přehled dotací pro tepelná čerpadla v různých zemích pro udržitelnou budoucnost:
Spojené království : Nabízí granty na tepelná čerpadla vzduch-voda ve výši 5 000 GBP a granty na tepelná čerpadla země-voda ve výši 6 000 GBP na nové budovy i renovace.
Norsko : Nabízí granty až do výše 1 000 EUR jak na nové budovy, tak na modernizaci instalací tepelných čerpadel země-voda.
Portugalsko : Od roku 2022 platí nařízení o náhradě až 85 % nákladů na instalaci tepelného čerpadla v nových budovách a modernizacích. Příjemci mohou získat maximálně 2 500 € bez DPH.
Irsko : Od roku 2021 se každý typ domu těší dotaci ve výši 3 500 EUR na tepelná čerpadla vzduch-vzduch a 4 500 EUR na tepelná čerpadla vzduch-voda a země-voda pro byty. Pro domy, které chtějí využít obě nabídky, je k dispozici grant ve výši 6 500 EUR.
Německo : Do roku 2030 existuje grantová nabídka vzduchových tepelných čerpadel pro dodatečné instalace až do výše 15 000 až 18 000 EUR.
Ačkoli různé typy tepelných čerpadel využívají různé zdroje tepla, všechna fungují na stejném základním principu – zpětném Carnotově cyklu , známém také jako parní kompresní chladicí cyklus..
Na rozdíl od tradičních kotlů nebo elektrických ohřívačů, které generují teplo spalováním paliva nebo pomocí elektrického odporu, tepelné čerpadlo přenáší stávající teplo z jednoho místa na druhé prostřednictvím nepřetržitého chladicího cyklu. To mu umožňuje vyrobit tři až pět jednotek tepla na každou jednotku spotřebované elektřiny, což z něj dělá jednu z energeticky nejúčinnějších technologií vytápění, které jsou dnes k dispozici.

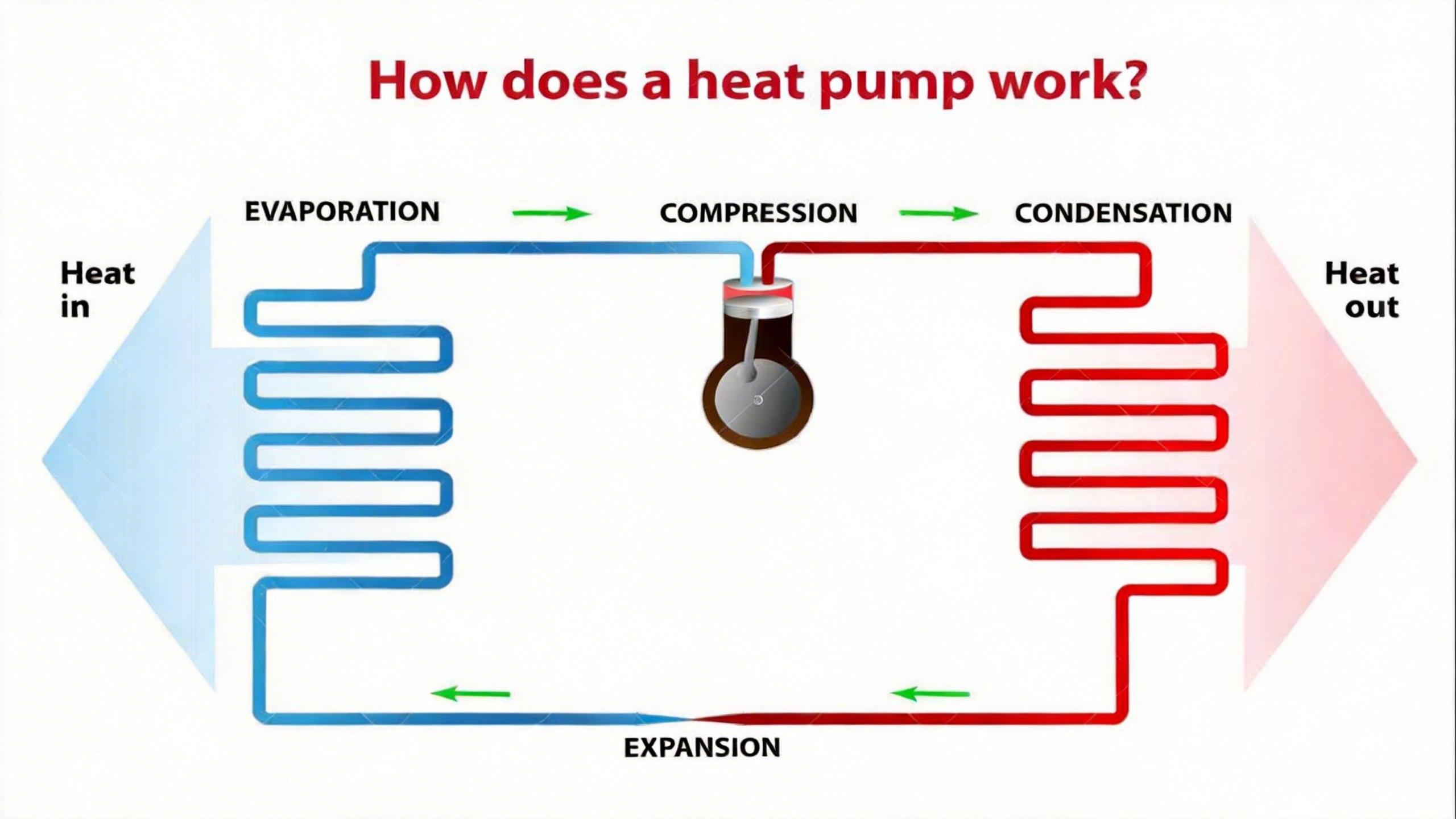

Chladicí cyklus se opírá o čtyři základní procesy: absorpci tepla, kompresi, uvolňování tepla a expanzi . Tyto procesy nepřetržitě cirkulují chladivo systémem a zajišťují vytápění, chlazení nebo teplou užitkovou vodu.
Provoz tepelného čerpadla lze rozdělit do čtyř souvislých stupňů.
Venkovní výměník tepla absorbuje obnovitelnou tepelnou energii z okolního vzduchu, země nebo vody. Protože je chladivo uvnitř výparníku chladnější než zdroj tepla, absorbuje tuto energii a odpaří se na plyn o nízkém tlaku.
Kompresor funguje jako srdce systému tepelného čerpadla. Stlačuje páry nízkotlakého chladiva na vysokotlaký plyn o vysoké teplotě, čímž výrazně zvyšuje jeho teplotu a tlak.
Toto je jediný stupeň, kdy tepelné čerpadlo spotřebovává značné množství elektrické energie.
Vysokoteplotní chladivo proudí do kondenzátoru (nebo vnitřního výměníku), kde předává teplo otopné soustavě budovy.
V závislosti na typu tepelného čerpadla může být teplo dodáváno prostřednictvím:
Podlahové vytápění
Radiátory
Fan coil jednotky
Zásobníky teplé užitkové vody
Vnitřní vzduchovody
Během tohoto procesu chladivo kondenzuje zpět na kapalinu.
Kapalné chladivo prochází elektronickým expanzním ventilem (EEV), kde se snižuje jeho tlak a teplota.
Ochlazené chladivo se poté vrací do výparníku, aby opět absorbovalo teplo a celý cyklus se nepřetržitě opakuje.
Přestože všechna tepelná čerpadla využívají stejný chladicí cyklus, liší se zdrojem tepla, který využívají, a způsobem přenosu tepla do budovy.
Vzduchová tepelná čerpadla získávají obnovitelnou tepelnou energii z venkovního vzduchu.
Tepelné čerpadlo vzduch-voda
Tepelná čerpadla vzduch-voda předávají absorbované teplo do topného systému na bázi vody. Ohřátá voda může dodávat:
Podlahové vytápění
Radiátory
Fan coil jednotky
Zásobníky teplé užitkové vody
Jsou široce používány v obytných a komerčních budovách díky jejich vynikající energetické účinnosti a kompatibilitě s hydronickými topnými systémy.
Tepelné čerpadlo vzduch-vzduch
Tepelná čerpadla vzduch-vzduch přenášejí teplo přímo do vnitřního vzduchu prostřednictvím jedné nebo více vnitřních jednotek. Většina systémů poskytuje jak vytápění, tak chlazení, ale nedokáže produkovat teplou užitkovou vodu.
Jsou běžně dostupné jako:
Mini-split systémy
Multi-split systémy
Potrubní systémy

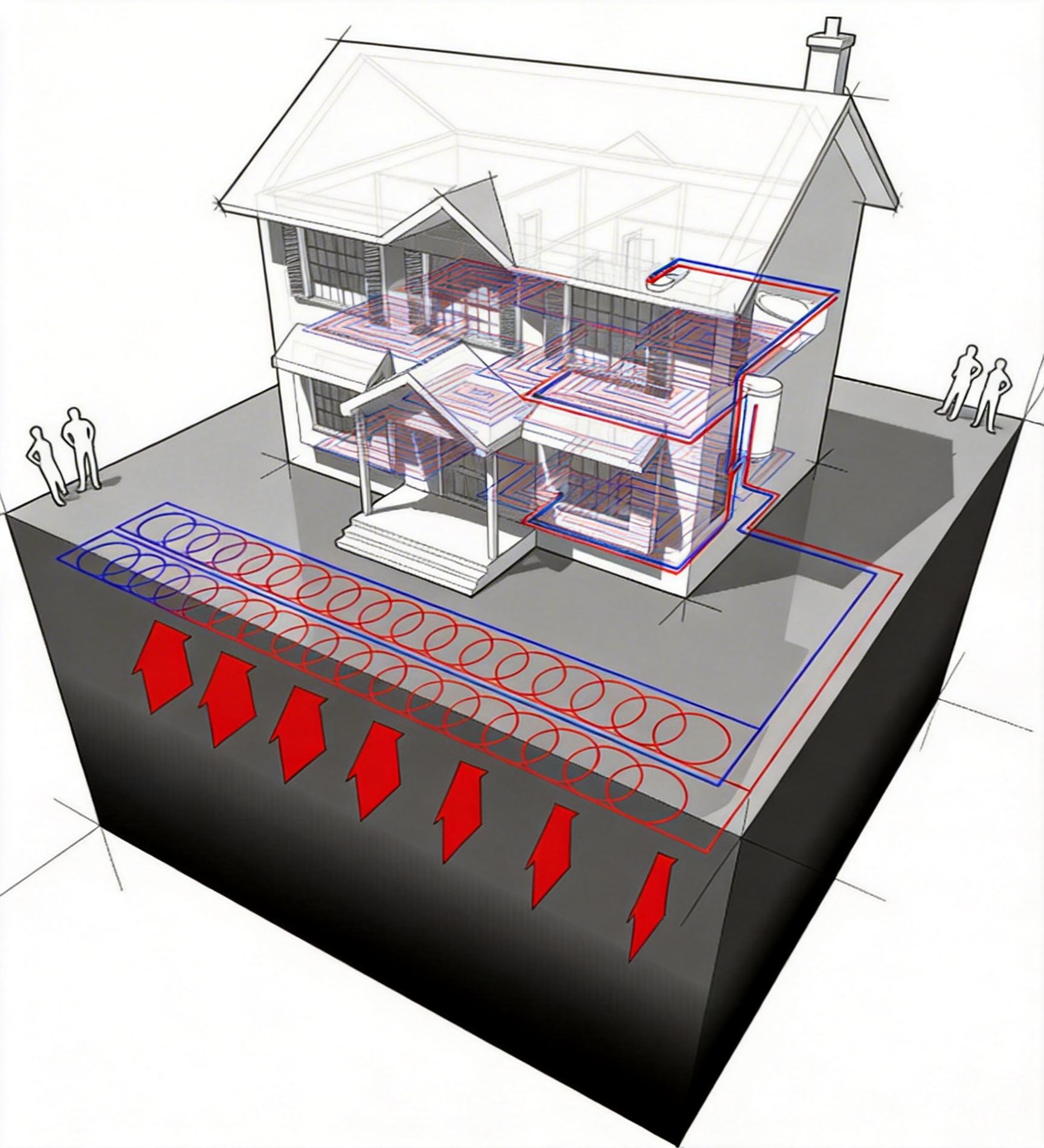

Tepelná čerpadla země-voda získávají tepelnou energii uloženou pod zemským povrchem prostřednictvím podzemních smyček potrubí.
Protože teploty v podzemí zůstávají po celý rok relativně stabilní, poskytují tyto systémy vysoce účinné a spolehlivé vytápění i během extrémně chladného počasí.
Tepelná čerpadla typu voda využívají jako zdroj tepla jezera, řeky, rybníky nebo podzemní vodonosné vrstvy.
V zimě se teplo získává z vody a předává se uvnitř. Během léta je proces obrácený, což umožňuje odvod tepla z budovy do vody.
Hybridní tepelné čerpadlo kombinuje elektrické tepelné čerpadlo s konvenčním plynovým kotlem nebo kotlem.
Inteligentní řídicí systém automaticky přepíná mezi dvěma zdroji tepla podle venkovní teploty a požadavku na vytápění, čímž maximalizuje účinnost a zároveň zajišťuje spolehlivý komfort během chladného počasí.
Systém tepelného čerpadla se skládá z několika klíčových součástí, které spolupracují na efektivním přenosu tepla.
V závislosti na typu systému obecně zahrnuje venkovní jednotku, jednu nebo více vnitřních jednotek, potrubí chladiva a komponenty chlazení popsané níže.
Venkovní jednotka obsahuje primární chladicí komponenty, včetně kompresoru, venkovního výměníku tepla, ventilátoru, expanzního ventilu a zpětného ventilu.
Jeho funkcí je absorbovat teplo z venkovního prostředí nebo ho odvádět do venkovního prostředí.
Kompresor je srdcem systému tepelného čerpadla. Nasává páry nízkotlakého chladiva z výparníku a stlačuje je do vysokotlakého plynu o vysoké teplotě. Tento proces komprese zvyšuje teplotu chladiva a umožňuje efektivní přenos tepla v celém systému.
Protože pohání celý chladicí cyklus, je kompresor také součástí, která spotřebovává nejvíce elektrické energie.

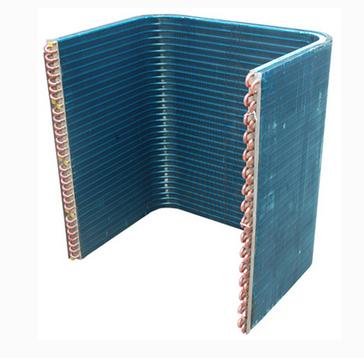

Výparník je součástí chladicího cyklu, která absorbuje teplo. Během režimu topení vstupuje nízkoteplotní kapalné chladivo do výparníku a absorbuje tepelnou energii z okolního vzduchu, což způsobuje jeho odpařování na páru o nízkém tlaku.
U vzduchových tepelných čerpadel je výparníkem typicky žebrovaný výměník tepla, který maximalizuje teplosměnnou plochu a zlepšuje účinnost absorpce tepla.

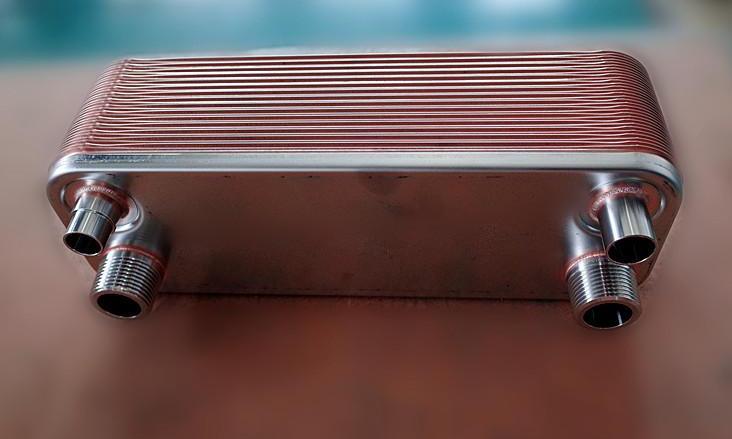

Kondenzátor je součástí tepelného čerpadla, která uvolňuje teplo. Vysokotlaké chladivo o vysoké teplotě vstupuje do kondenzátoru, kde předává teplo vnitřnímu topnému systému nebo teplé užitkové vodě. Jak se teplo uvolňuje, chladivo kondenzuje zpět do vysokotlaké kapaliny a dokončuje proces přenosu tepla.
V tepelných čerpadlech vzduch-voda je kondenzátor typicky deskový výměník tepla , který umožňuje efektivní přenos tepla z chladiva do cirkulující vody.
Elektronický expanzní ventil (EEV) přesně reguluje průtok chladiva vstupujícího do výparníku. Neustálým nastavováním průtoku chladiva podle provozních podmínek udržuje EEV optimální úroveň přehřátí, zlepšuje účinnost systému, výkon topení a provozní stabilitu.
Ve srovnání s běžnými termostatickými expanzními ventily poskytují elektronické expanzní ventily rychlejší odezvu a přesnější ovládání.
Čtyřcestný přepínací ventil řídí směr toku chladiva a umožňuje tak tepelnému čerpadlu plynule přepínat mezi režimy vytápění a chlazení. Hraje také důležitou roli během automatického odmrazovacího cyklu, který zajišťuje spolehlivý provoz při nízkých venkovních teplotách.
Chladivo je pracovní tekutina, která umožňuje přenos tepla v systému tepelného čerpadla. Jak cirkuluje chladicím cyklem, neustále se mění mezi kapalným a plynným skupenstvím, absorbuje teplo ve výparníku a uvolňuje ho v kondenzátoru.
Na rozdíl od konvenčních topných systémů, které generují teplo spalováním paliva, tepelné čerpadlo využívá chladivo k přenosu stávající tepelné energie z jednoho místa na druhé. Tento proces umožňuje tepelným čerpadlům poskytovat vysoce účinné vytápění, chlazení a teplou užitkovou vodu a přitom spotřebovávat podstatně méně energie.
Typ použitého chladiva ovlivňuje účinnost tepelného čerpadla, provozní tlak, ekologické vlastnosti a bezpečnostní charakteristiky. Moderní tepelná čerpadla běžně používají ekologická chladiva s nižším potenciálem globálního oteplování (GWP), aby splnila stále přísnější ekologické předpisy.

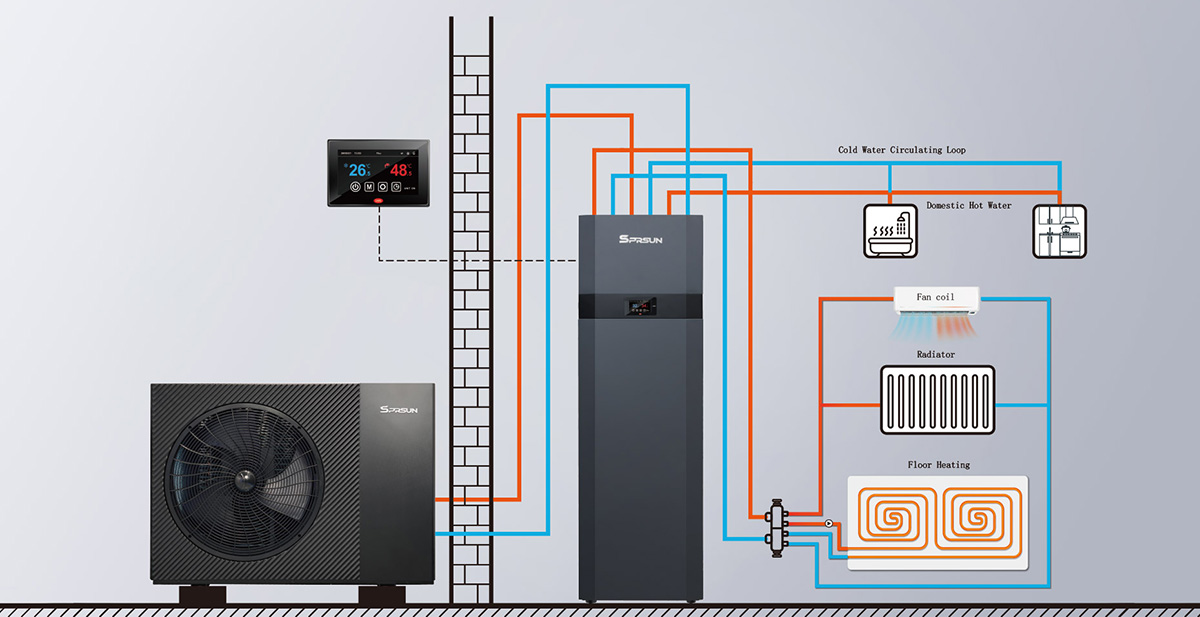

Systém tepelného čerpadla vzduch-voda se skládá z více než jen venkovní jednotky tepelného čerpadla. Kompletní systém obvykle zahrnuje hydraulické komponenty pro akumulaci a cirkulaci vody, stejně jako koncová topná nebo chladicí zařízení, která dodávají budově tepelný komfort.
V závislosti na projektu mohou být tyto komponenty instalovány samostatně nebo integrovány do jednoho hydraulického modulu pro zjednodušení instalace a zlepšení celkového výkonu systému.
Hydraulické komponenty řídí akumulaci, cirkulaci a distribuci ohřáté vody v celém systému. Pomáhají také zlepšit provozní účinnost a chrání tepelné čerpadlo před nadměrným cyklováním kompresoru.
Zásobník TUV uchovává teplou vodu pro použití v domácnosti a zajišťuje spolehlivou dodávku během období špičky.
Vysoce kvalitní vodní nádrže se obvykle vyznačují vnitřními nádržemi z nerezové oceli, izolací s vysokou hustotou a volitelným elektrickým záložním ohřevem pro zlepšení odolnosti, udržení tepla a uživatelského pohodlí.
(Vložte obrázek zásobníku TUV)
Vyrovnávací nádrž uchovává ohřátou nebo chlazenou vodu v hydronickém systému pro stabilizaci teploty vody a zvýšení celkového objemu vody v systému.
Jeho primární funkcí je snížit cyklování kompresoru, zlepšit účinnost systému a zajistit stabilní provoz, zejména ve vícezónových topných systémech nebo aplikacích s proměnlivým topným zatížením.
(Vložte obrázek vyrovnávací nádrže)
Namísto samostatné instalace hydraulických komponent používá mnoho moderních systémů tepelných čerpadel integrovaný hydraulický modul , známý také jako integrální nádrž na vodu.
Hydraulický modul spojuje několik základních hydraulických komponent do jediné kompaktní jednotky, což výrazně zjednodušuje instalaci a zároveň snižuje požadovaný instalační prostor.
V závislosti na modelu může integrovat:
Zásobník teplé užitkové vody (TUV)
Vyrovnávací nádrž
Oběhové čerpadlo vody
Expanzní nádoba
Třícestný ventil
Elektrický záložní ohřívač
Bezpečnostní ventily
Inteligentní řídicí systém
Ve srovnání s tradičními dělenými instalacemi integrovaný hydraulický modul snižuje potrubní práce na místě, zkracuje dobu instalace, zlepšuje spolehlivost systému a poskytuje čistší uspořádání instalace.
Jakmile je voda ohřátá, je dodávána do různých vnitřních koncových jednotek podle požadavků budovy na vytápění nebo chlazení.
Podlahové vytápění je považováno za jeden z nejúčinnějších topných terminálů pro tepelná čerpadla vzduch-voda.
Vzhledem k tomu, že tepelná čerpadla pracují nejúčinněji při relativně nízkých teplotách přívodní vody (typicky 30–45 °C ), podlahové vytápění distribuuje teplo rovnoměrně po velké ploše, poskytuje výjimečný komfort a zároveň maximalizuje účinnost systému.
Fan coil jednotky přenášejí teplo nebo chlazení z cirkulující vody do vnitřního vzduchu prostřednictvím vestavěného výměníku tepla a ventilátoru.
Na rozdíl od podlahového vytápění poskytují fancoilové jednotky rychlou teplotní odezvu a podporují funkce vytápění i chlazení, díky čemuž jsou ideální pro celoroční řízení klimatu v obytných a komerčních budovách.
Moderní nízkoteplotní radiátory jsou speciálně navrženy pro systémy tepelných čerpadel. Ve srovnání s konvenčními radiátory používanými u plynových kotlů mají větší teplosměnné plochy pro zajištění dostatečného topného výkonu při nižších teplotách vody.
Jsou zvláště vhodné pro rekonstrukce, kde je instalace podlahového vytápění nepraktická.
Existuje několik výhod a nevýhod tepelného čerpadla, které stojí za zvážení, než učiníte informované rozhodnutí o nejlepší možnosti pro vaši budovu. Zde jsou klady:
Energetická účinnost
Tepelná čerpadla dokážou dodat 3-4krát více energie, než spotřebují, což je činí velmi energeticky úspornými než konvenční topné systémy, jako jsou pece a kotle. Dojde k obecnému snížení účtů za energii a váš prostor zůstane pohodlný po celý rok bez ohledu na venkovní teplotu.
Environmentální udržitelnost
Tepelná čerpadla využívají elektřinu spíše než spalování fosilních paliv jako jiné topné systémy. Produkují tedy méně uhlíkových emisí, snižují potenciál globálního oteplování a přispívají k zelenějšímu životnímu prostředí.
Duální funkce
Tepelná čerpadla mohou sloužit k vytápění i chlazení. Jsou navrženy tak, aby fungovaly jako topení a klimatizace, což eliminuje potřebu samostatných systémů. To omezuje problém s nedostatečným instalačním prostorem a minimalizuje náklady.
Zlepšená kvalita vnitřního vzduchu
Tepelná čerpadla cirkulují a filtrují vzduch před jejich cirkulací po domě. To snižuje vlhkost a alergeny a zajišťuje distribuci čistého a čerstvého vzduchu kolem budovy.
Státní dotace
S cílem povzbudit více lidí, aby investovali do instalace tepelných čerpadel, a tím učinili životní prostředí bezpečnější, vlády nabízejí granty a pobídky ke snížení finanční zátěže. Takto můžete úspěšně nainstalovat nebo upgradovat systém tepelného čerpadla za velmi nižší náklady.
Vysoké počáteční náklady
Počáteční náklady na nákup a instalaci tepelných čerpadel mohou být drahé. Důvodem je jejich vysoká energetická účinnost a dvojí funkčnost. Provozní náklady jsou však při správné údržbě velmi nízké.
Závislost na elektřině
Tepelná čerpadla se při provozu spoléhají na elektřinu, což bývá problém v místech s vysokými náklady na elektřinu. Ale z dlouhodobého hlediska jsou celkové úspory nákladů na energii větší než u jiných topných systémů.
Neustálá údržba
Aby tepelná čerpadla fungovala efektivně po dlouhou dobu, je nutná pravidelná údržba. A v extrémně chladném klimatu je led náchylný k ucpání jednotky tepelného čerpadla. Ale nový systém tepelného čerpadla, jako jsou jednotky tepelného čerpadla R290 China, jsou navrženy s technologií proti zamrzání a odmrazování, aby setřela ledová ucpání a aby tepelné čerpadlo fungovalo maximálně.
Můžete sledovat následující metriky výkonu tepelného čerpadla:
Používá se k měření okamžité účinnosti přenosu tepla tepelného čerpadla při určité teplotě. Například COP 3 znamená, že na každý 1 kW spotřebované elektřiny systém vyrobí 3 kW tepla.
Používá se k výpočtu účinnosti chlazení během typické chladicí sezóny. Výpočtový vzorec je:
Slouží k měření účinnosti vytápění během topné sezóny, odrážející poměr celkového tepelného výkonu ke spotřebě elektrické energie. Výpočtový vzorec je:
Vyhodnoťte účinnost chlazení při konkrétní stabilní teplotě (obvykle 100 °C). EER úzce souvisí s účinností chlazení v ustáleném stavu. Vzorec pro výpočet je: EER = BTU/h / Watt
Poměr představující účinnost tepelného čerpadla udává průměrný COP za celou sezónu s ohledem na proměnlivé počasí a provozní podmínky. Výpočtový vzorec je:
COP (Coefficient of Performance) tepelného čerpadla je měření používané k hodnocení účinnosti tepelných čerpadel. V podstatě kvantifikuje využitelnou energii tepelného čerpadla oproti energetickému vstupu potřebnému k výrobě využitelné energie.
Pochopení COP tepelných čerpadel vám umožní poznat nejlepší tepelné čerpadlo pro vaši budovu, ať už rezidenční, komerční, bazén atd. Vyšší COP vám pomůže vytápět budovu a také efektivněji vyrábět teplou vodu po celý rok a přitom utrácet méně za elektřinu.
Existují různé typy tepelných čerpadel a některá jsou speciálně navržena pro účely vytápění a chlazení, jiná však nabízejí více funkcí.
Pouze vytápění domu: Když je tepelné čerpadlo nastaveno na režim vytápění, zajišťuje vytápění pouze tím, že absorbuje teplo z vnějšího prostředí a přenáší ho dovnitř. Běžnými typy takto konstruovaných tepelných čerpadel jsou tepelná čerpadla vzduch-voda a země-voda.
Pouze chlazení domu: Při nastavení do režimu chlazení funguje tepelné čerpadlo stejně jako klimatizace tím, že absorbuje teplo zevnitř domu a uvolňuje ho ven. To je více ceněno v horkém klimatu, kde je potřeba chladný vzduch.
Pouze pro horkou vodu: Tepelná čerpadla mohou být speciálně navržena pro řešení teplé užitkové vody. Tyto systémy absorbují teplo ze vzduchu nebo země, aby ohřívaly vodu. Často se instalují se solárními panely nebo tradičními ohřívači vody pro maximální úspory energie.
Integrace vytápění, chlazení a teplé vody: Pokročilá tepelná čerpadla kombinují řešení vytápění, chlazení a ohřevu vody do jediného systému. Tato integrovaná tepelná čerpadla poskytují celoroční řízení klimatu a zásobování teplou vodou, díky čemuž jsou všestranná pro všechny aplikace.
Podlahové vytápění: Tepelná čerpadla lze použít pro podlahové vytápění, protože fungují efektivně při nízkých teplotách, což je teplotní úroveň požadovaná pro provoz podlahových systémů.
Zde jsou některé z několika případů, kdy se tepelná čerpadla používají:
Vzduchové tepelné čerpadlo lze spárovat se systémy podlahového vytápění pro efektivní regulaci teploty v budově. Vzduchové tepelné čerpadlo absorbuje teplo z venkovního vzduchu, ale distribuuje ho podlahovým systémem, což je nákladově efektivnější a energeticky úspornější.
Tepelná čerpadla pro domácnosti jsou většinou potřebná pro vytápění a chlazení, což výrazně přispívá ke snížení nákladů na elektřinu v domácnosti. Systémy bytových tepelných čerpadel jsou obvykle vzduch-zdroj, země-zdroj nebo hybridní.
Tepelná čerpadla lze využít i pro ohřev bazénu. Jednoduše odebírají teplo z okolního vzduchu a předávají je do bazénové vody. Jedná se o efektivní způsob, jak udržet pohodlnou teplotu plavání.
Tepelná čerpadla lze použít v mnoha komerčních prostorách, jako jsou kanceláře, hotely a maloobchodní prostory, kde je důležitá vnitřní teplota. Pokročilé systémy tepelných čerpadel se doporučují k regulaci teploty každé místnosti v budově podle preferencí obyvatel.
Tepelná čerpadla jsou z velké části použitelná v průmyslovém prostředí k poskytování zpracovaného tepla nebo vytápění prostor v továrnách. Díky tomu jsou pracovníci pohodlní a schopní pracovat.
Jako u každého mechanického zařízení nelze s jistotou určit životnost tepelného čerpadla, protože jeho životnost závisí na mnoha faktorech, zejména na údržbě. To, jak dobře je tepelné čerpadlo udržováno, obecně ovlivňuje jeho životnost. Tepelná čerpadla SPRSUN mohou při dobré údržbě vydržet 15–20 let.
Údržba
Chcete-li pro své tepelné čerpadlo optimální funkčnost a prodlouženou životnost, je nezbytné, aby jej alespoň dvakrát ročně provedl odborník. Měli byste také provádět běžné kontroly a v případě potřeby vyměnit filtr.
Správná instalace
Je důležité, aby vaše tepelné čerpadlo instaloval certifikovaný odborník se zkušenostmi, protože nesprávná instalace může způsobit značné problémy a zkrátit životnost tepelného čerpadla.
Klimatické podmínky
Pokud žijete ve velmi chladném nebo mrazivém prostředí, vaše tepelné čerpadlo může trpět, protože bude muset vynaložit větší úsilí, aby absorbovalo teplo, aby vytopilo váš domov. Nepřetržitý a tuhý mechanický proces ovlivní životnost vašeho tepelného čerpadla v dlouhodobém horizontu.
Frekvence používání
Jako každý stroj platí, že čím více jej používáte, tím kratší bude jeho životnost. Pokud tepelné čerpadlo používáte stále, opotřebení, ke kterému dochází během pracovního procesu, se zvýší, což má za následek kratší životnost.
Pravidelné kontroly
Provádějte časté kontroly tepelného čerpadla, ideálně jednou v období dešťů a další v období sucha. Zkontrolujte, zda nedochází k úniku chladiva a utěsněte je (pokud existují). Zkontrolujte také filtry, potrubí, ventilátor, vnitřní výměník a další součásti, zda nejsou znečištěné nebo ucpané.
Regulace termostatu
Ujistěte se, že je termostat nastaven na příjemnou teplotu a správně funguje. Můžete nainstalovat programovatelný termostat pro nastavení teploty na základě vnímané vnitřní teploty.
Vyčistěte odtok kondenzátu
Pravidelně kontrolujte odtok kondenzátu, abyste se ujistili, že v něm nejsou nečistoty. Použijte mokrý/suchý vysavač k odstranění překážek, které ruší odvodnění.
Úhledný prostor venkovní jednotky
Vyčistěte prostor kolem venkovní jednotky. Ujistěte se, že kolem venkovní jednotky je asi 2 stopy volného prostoru. Neměly by tam být žádné listy, tráva nebo nečistoty, které by mohly blokovat proudění vzduchu.
Sledujte výkon tepelného čerpadla
Vždy dávejte pozor a jakékoli změny v provozu tepelného čerpadla nahlaste odborníkovi. Pokud zaznamenáte jakýkoli hluk nebo náhlé zvýšení spotřeby energie, zavolejte odborníka, aby situaci nahlásil.
Množství elektřiny spotřebované tepelným čerpadlem nelze zjistit, protože energetická potřeba každého uživatele je jiná. Zatímco někteří lidé používají tepelné čerpadlo pro dům, lze jej použít také v komerčních budovách a někteří pro průmyslové aplikace.
Například podle ministerstva energetiky jde více než 50 % energie typického tepelného čerpadla pro domácnost do aplikací vytápění a chlazení. Proto se doporučuje použití topných a chladicích zařízení s certifikací ENERGY STAR nebo ERP A+++, protože pomáhají snížit spotřebu energie až o 10–30 %.
Obecně platí, že tyto faktory určují spotřebu energie tepelných čerpadel:
Velikost tepelného čerpadla
Velikost jednotky tepelného čerpadla do značné míry určuje, kolik elektrické energie bude během provozu spotřebováno. Větší tepelné čerpadlo obvykle spotřebuje více elektřiny než menší tepelné čerpadlo, proto je důležité zvolit systém tepelného čerpadla, který je vhodně dimenzován, aby splňoval vaše požadavky.
Místo Klima
Typ tepelného čerpadla, který zvolíte, by měl záviset na klimatu ve vaší lokalitě. Pokud například žijete ve velmi chladném místě, ujistěte se, že jste si vybrali tepelné čerpadlo, které má protimrazové a odmrazovací schopnosti. Pokud si vyberete tepelné čerpadlo, které tyto schopnosti nemá, bude spotřebovávat více elektřiny, aby se zabránilo ucpání ledu, aby narušovalo provoz vašeho tepelného čerpadla.
Účinnost tepelného čerpadla
Jedná se o množství elektřiny, které tepelné čerpadlo spotřebuje v poměru k dodávané energii na vytápění nebo chlazení. Dvě hlavní hodnocení účinnosti tepelného čerpadla, která je třeba vzít v úvahu, jsou koeficient výkonu (COP) a sezónní poměr energetické účinnosti (SEER). COP měří účinnost tepelného čerpadla při přeměně elektřiny na vytápění, zatímco SEER je metrikou pro přeměnu účinnosti na chlazení.
Aplikace
Typ funkcí, které bude tepelné čerpadlo provádět, má vliv na spotřebovanou elektrickou energii. To znamená, že požadavek na elektřinu pro komerční nebo průmyslové prostředí bude vyšší než pro obytnou budovu kvůli složitosti s tím spojené.
Každý si často klade otázku: jakou velikost tepelného čerpadla potřebuji ? Důvodem jsou různé kapacity tepelných čerpadel a různé potřeby lidí.
Velikost tepelného čerpadla se měří v tunách nebo britské tepelné jednotce (BTU). 1 tuna se rovná 12 000 BTU. Takže 2tunové tepelné čerpadlo má kapacitu 24 000 BTU a tak dále.
Toto měření v podstatě říká, kolik prostoru může konkrétní tepelné čerpadlo vytápět nebo chladit. Se správnou velikostí tepelného čerpadla ušetříte spoustu peněz na nákladech na instalaci, elektřinu a údržbu a zároveň si zachováte dokonalý komfort po celý rok.
Vymyslet správnou velikost tepelného čerpadla, které bude dostatečně vytápět a chladit váš prostor, může být někdy složité. V této části však vysvětlíme různé požadavky na prostor tepelných čerpadel pro systémy tepelných čerpadel vzduch-zdroj, ohřívač vody a země-zdroj.
Vzduchová tepelná čerpadla nejsou největší, ale mají 2 samostatné jednotky – venkovní a vnitřní. Instalace těchto jednotek vyžaduje malý prostor.
Prostředí venkovního prostoru: Venkovní jednotka je instalována na vnější straně budovy, což jí umožňuje absorbovat vzduch z vnějšího prostředí a poté jej přenášet dovnitř.
Při instalaci venkovní jednotky tepelného čerpadla existuje několik požadavků. Patří mezi ně:
1-1,5 metru vertikálního prostoru pro vzpřímené postavení tepelného čerpadla a 0,5-1 metru horizontálního prostoru na šířku.
Minimálně 1,5 metru volného prostoru před ventilátorem tepelného čerpadla, aby bylo zajištěno neomezené proudění vzduchu.
Rovná plocha pro montáž tepelného čerpadla.
V závislosti na vašem systému tepelného čerpadla se vzduchovým zdrojem můžete být schopni nainstalovat venkovní jednotku ke zdi nebo ponechat malý prostor.
Požadavky na vnitřní prostor: Vnitřní jednotka je instalována uvnitř budovy a její funkcí je distribuovat vzduch absorbovaný venkovní jednotkou do všech částí budovy. V závislosti na typu vzduchového tepelného čerpadla potřebujete maximálně 13,6 m čtverečních prostoru pro vnitřní součásti tepelného čerpadla, vodní zásobníky a velké radiátory.
Ohřívač vody s tepelným čerpadlem zachycuje teplo z okolního vzduchu a přenáší ho na vyšší teplotu k ohřevu vody v akumulační nádrži.
Ohřívače vody s tepelným čerpadlem se nejlépe instalují v prostorách s teplotním rozsahem 40⁰F-90⁰F po celý rok a minimálně 28,3 kubických metrů vzduchu kolem ohřívače vody s tepelným čerpadlem.
Tento typ systému tepelného čerpadla nefunguje optimálně v chladných prostorech, spíše pracuje efektivněji a šetří energii v prostorách s přebytkem tepla, jako je kotelna. Například řada R290 AquaHero je komplexní systém tepelného čerpadla na horkou vodu, který vyrábí horkou vodu při nízké okolní teplotě, a jakmile je dosaženo požadované teploty, frekvence provozu tepelného čerpadla se sníží, aby se ušetřila energie.
Na rozdíl od tepelných čerpadel vzduch-voda a ohřívač vody vyžadují tepelná čerpadla země-voda velký prostor. I když se přesný prostor požadovaný pro každou nemovitost liší, existují 2 hlavní způsoby instalace, které určují potřebný prostor.
Instalace vodorovného prostoru
Tepelné čerpadlo je uloženo cca 1,5-2 metry pod zemí. Vyžaduje asi 10 metrů výkopu na každý kW a mezi každým výkopem by měl být prostor široký asi 5 metrů.
Vertikální prostorová instalace
Tepelné čerpadlo je uloženo v hloubce 60-200 metrů pod zemí a vyžaduje asi 5-10 metrů prostoru mezi každým vrtem. Toto je lepší volba, pokud máte omezený prostor, protože zabírá méně místa na povrchu.
Tepelná čerpadla mají venkovní a vnitřní jednotky. Venkovní jednotku lze snadno lokalizovat pohledem po obvodu budovy. Obvykle se nachází na ploché střeše nebo vnější zdi ve dvoře, zahradě nebo dvorku.
Vnitřní jednotka je na druhé straně dvou typů: potrubní a bezpotrubní. Vnitřní jednotka s kanálem je skryta ve vzduchotechnickém zařízení, které je instalováno v dobře větraných odlehlých oblastech budovy, jako je technická místnost nebo suterén. Zatímco bezpotrubní vnitřní jednotka je instalována na místech, která jsou snadněji rozpoznatelná, jako je strop nebo stěna.
Ano, tepelné čerpadlo může být umístěno v podkroví. Musí však existovat řádné větrání, které umožní tepelnému čerpadlu absorbovat a odvádět vzduch. Špatné větrání může mít za následek přehřívání v létě nebo snížení účinnosti v chladném období.
Než se rozhodnete pro instalaci tepelného čerpadla na určité místo, je třeba zvážit několik věcí.
Dostupnost venkovního prostoru
Venkovní jednotky tepelných čerpadel potřebují ke svému efektivnímu fungování dostatečný prostor. Mělo by existovat dostatečné větrání a nesmí existovat žádná překážka omezující proudění vzduchu.
Blízkost vnitřního prostoru
Vnitřní jednotky by měly být umístěny v oblastech, které umožňují snadný rozvod tepla, jako je centrální umístění místnosti, strop a další místa, odkud bude volně proudit vzduch.
Klimatické podmínky
V oblastech s extrémním mrazem umístěte tepelné čerpadlo na místo chráněné před silným větrem, sněhem a nahromaděním ledu. V oblastech, které jsou extrémně horké, umístěte tepelné čerpadlo na místo chráněné před přímým slunečním zářením.
Země nebo Voda
U tepelných čerpadel země-voda nebo voda-voda musí být instalační pozemek vhodný pro rýhování nebo vrtání. Správně prozkoumejte oblast, protože typ půdy a hladina podzemní vody může ovlivnit účinnost vašeho tepelného čerpadla.
Přístup k údržbě
Komponenty tepelného čerpadla musíte pravidelně kontrolovat, proto by mělo být umístěno na místě, které umožňuje snadný přístup k údržbě.
Úroveň hluku
Venkovní jednotka má tendenci vydávat hluk, který může být pro vás i sousedy velmi rušivý. Tepelné čerpadlo tedy musíte instalovat mimo místa, jako je okno, terasa nebo ložnice.
Pro odbornou instalaci tepelného čerpadla pro domácnost postupujte podle tohoto postupu:
Typ a velikost tepelného čerpadla
Určete typ a správnou velikost tepelného čerpadla, které bude domácnost potřebovat. Ideální je kontaktovat profesionálního technika tepelného čerpadla, který odhadne zatížení domu a doporučí výkon tepelného čerpadla, který bude perfektní.
Posouzení webu
To zahrnuje výběr správného umístění vnitřní a venkovní jednotky. Vnitřní jednotka by měla být umístěna na místě, kde nebude blokován rozvod vzduchu, zatímco venkovní jednotka by měla být umístěna na stabilní základně a v přední části by neměla být žádná překážka, která by bránila odsávání vzduchu.
Profesionální instalace
Profesionální technik by měl nainstalovat systém tepelného čerpadla podle prostorových požadavků pro typ tepelného čerpadla (zdroj vzduchu, ohřívač vody nebo zdroj země). Připojte vedení chladiva, elektrické vedení a odvod kondenzátu mezi vnitřní a venkovní jednotku.
Spuštění a testování
Potrubí chladiva by mělo být vysáto, aby se odstranila vlhkost, a provést tlakovou zkoušku, abyste se ujistili, že nedochází k únikům. Nainstalujte a naprogramujte termostat pro ovládání tepelného čerpadla na základě požadavků na vytápění a chlazení domu. Po dokončení instalace bude tepelné čerpadlo otestováno, aby byla zajištěna správná funkce.
Hlučné tepelné čerpadlo vás naštve, a nejen vás, dokonce i vaše sousedy. Může rušit váš spánek, ztěžovat slyšitelnost televizoru nebo reproduktoru a rušit venkovní události. V této části vysvětlíme, co způsobuje hluk, jak ztišit vaše tepelné čerpadlo a řešení od kořene.
Kompresor
Kompresor je jednou ze součástí venkovní jednotky. Když pracuje tvrději, zejména během extrémně chladného nebo horkého počasí, má tendenci vydávat hlasité hučení a bzučení.
Větrák
Ventilátor venkovní jednotky, který fouká vzduch přes kondenzátor, také vydává znatelný hluk, když je nevyvážený, ucpaný nečistotami nebo když jsou poškozené lopatky.
Vibrace
Další příčinou hluku je nesprávná instalace, která vede k vibracím součástí tepelného čerpadla. Může to být způsobeno tím, že venkovní jednotka není umístěna na stabilním rovném povrchu nebo součásti nejsou správně připojeny.
Režim rozmrazování
Během extrémně chladného počasí může tepelné čerpadlo přejít do režimu odmrazování, aby se odstranily ucpané ledy ze systému. To může způsobit hluk v závislosti na tom, jak silné jsou ucpávky ledu.
Elektrický proud
Pokud je elektrický proud v domě velmi nízký nebo nestabilní, tepelné čerpadlo bude mít problémy s funkcí, což má za následek hlasitý hluk a náhlé zastavení. Je to proto, že tepelné čerpadlo pracuje mimořádně intenzivně, aby absorbovalo teplo.
Nainstalujte zvukotěsné materiály
Pokud je vaše tepelné čerpadlo staré, může se stát, že kompresor, kondenzátor nebo ventilátor téměř vyčerpají svou životnost, a proto generuje hluk. Aby bylo tepelné čerpadlo tiché, obalte součásti tepelného čerpadla materiály snižujícími hluk, jako jsou pěny, sklolaminát, zvukové přikrývky atd. To pomůže snížit hluk a vibrace způsobené díly tepelného čerpadla.
Změňte polohu tepelného čerpadla
Pokuste se umístit tepelné čerpadlo na stabilnější povrch, jako je cihlová nebo betonová deska, abyste snížili pohyb a vibrace. To by však neměl být problém, pokud byl systém tepelného čerpadla upevněn v souladu s požadavky na instalaci a prostor.
Zavolejte profesionálního technika
Proveďte celkovou kontrolu a údržbu tepelného čerpadla, utáhněte uvolněné části a odstraňte nečistoty. Možná budete muset vyměnit poškozené díly, abyste předešli dalšímu poškození, což by mohlo zvýšit náklady na opravu.
Hlučnost tepelného čerpadla se měří v decibelech (dB). V průměru většina venkovních jednotek tepelného čerpadla produkuje 50 dB, což je stejná hladina hluku jako při běžné konverzaci nebo mírném dešti. Zatímco vnitřní jednotky produkují hladinu hluku asi 18-30 dB, což je stejná hladina hluku jako šustění listí nebo šepot.
Někteří výrobci však vyvíjejí snahy, aby bylo tepelné čerpadlo tišší. Například ultratiché tepelné čerpadlo SPRSUN má hlučnost pouhých 40 dB. Disponuje technologií redukce hluku s denním a nočním režimem, umožňující nízký provoz a nízkou hlučnost v noci. Kompresor je potažen silnou bavlnou, aby bylo tepelné čerpadlo velmi tiché.
Teplotní rozsah tepelného čerpadla je důležitým faktorem, se kterým se musíte seznámit, aby byl váš domov pohodlný po celý rok. Měli byste vědět, kdy jsou tepelná čerpadla účinná, kdy přestávají fungovat, co ovlivňuje jejich teplotu a jaká řešení pro zvýšení účinnosti.
Existují 3 hlavní typy tepelných čerpadel s různými účinnými teplotními rozsahy.
Vzduchová tepelná čerpadla: Tato tepelná čerpadla mají nejširší účinný teplotní rozsah, který se pohybuje mezi -13⁰F – 90⁰F.
Tepelná čerpadla vodního zdroje: Účinný teplotní rozsah je mezi 45⁰F – 90⁰F.
Tepelná čerpadla země-zdroj: Účinný teplotní rozsah je mezi -40⁰F – 140⁰F.
Teplotní výkon tepelného čerpadla může ovlivnit několik faktorů:
Topný výkon
S klesající venkovní teplotou klesá schopnost tepelného čerpadla přenášet teplo. Je to proto, že dostupné teplo pro extrakci z vnějšího prostředí je omezené.
Odmrazovací cykly
V extrémně chladných ročních obdobích se může na venkovní jednotce tepelného čerpadla hromadit led, což snižuje účinnost systému a ovlivňuje vnitřní teplotu.
Nastavení termostatu
Pokud je problém s nastavením termostatu, bude problém se zjišťováním, kolik je potřeba vytápění nebo chlazení.
Nízký obsah chladiva
Tepelná čerpadla jsou schopna přenášet teplo díky chladivu. Pokud je tedy hladina chladiva nízká, nemusí se přenášet optimální teplo. To ovlivňuje teplotu vnitřního prostoru.
Tepelná čerpadla přestanou fungovat, když teplota klesne pod jejich příslušné rozsahy. Vzduchová tepelná čerpadla přestanou fungovat, když je teplota nižší než -13⁰F, když teplota vodních tepelných čerpadel klesne pod 45⁰F, přestanou fungovat a tepelná čerpadla země-voda přestanou fungovat, když je teplota nižší než -40⁰F.
Těsnění a izolace : S odpovídajícím utěsněním a izolací můžete udržet horký nebo studený vzduch přenášený do vašeho prostoru. Ujistěte se, že ve zdi nejsou žádné otvory a okna nebo dveře nejsou otevřené, takže vzduch zůstane v domě.
Čistěte filtry často : Znečištěné filtry mohou způsobit, že tepelné čerpadlo spotřebovává více energie, což snižuje účinnost systému tepelného čerpadla. Pravidelně čistěte filtry, aby váš systém tepelného čerpadla fungoval co nejlépe.
Nainstalujte programovatelný termostat : Použijte programovatelný termostat, který vám umožní správně nastavit teplotu. Úroveň teploty můžete dokonce změnit na dálku, abyste se ujistili, že je váš domov vždy pohodlný.
Pravidelná údržba : Pro optimální účinnost si naplánujte odbornou údržbu alespoň dvakrát ročně. To zahrnuje kontrolu uvolněných součástí, čištění součástí, kontrolu elektrických součástí a doplnění chladiva, pokud je nízké.
Tepelná čerpadla fungují tak, že absorbují teplo z venkovního vzduchu. Ale co se stane v chladném klimatu? V této části se budeme zabývat provozem tepelného čerpadla v chladném klimatu.
Ano, tepelná čerpadla fungují v chladném počasí. Vždy je třeba přemýšlet o jejich funkčnosti, protože většina lidí věří, že v chladném počasí není žádné teplo, které by absorbovalo. I v mrazivých podmínkách však venkovní vzduch stále obsahuje tepelnou energii, kterou může systém tepelného čerpadla využít k vytápění.
Ano, ohřívače vody s tepelným čerpadlem fungují v chladném klimatu. Někdy se o tom diskutuje, protože studený vzduch obsahuje méně tepelné energie. Ohřívače vody s tepelným čerpadlem jsou však navrženy tak, aby fungovaly efektivně pomocí záložních topných prvků, které poskytují dostatek teplé vody i v chladném klimatu.
Ano, tepelná čerpadla dokážou v zimě zajistit dostatečně vysoké teploty. Zatímco starší modely tepelných čerpadel bývají méně účinné v extrémně chladných oblastech, nyní existují tepelná čerpadla se studeným klimatem speciálně navržená tak, aby poskytovala maximální vytápění, i když je teplota až -30⁰C.
Nastavte konzistentní teplotu: Vyhněte se časté změně teploty, protože to může způsobit, že tepelné čerpadlo upraví svá nastavení a ve skutečnosti se zastaví a restartuje. To má vliv na teplotu a pohodlí v domě.
Povolit režim odmrazování: Ideální tepelná čerpadla na zimu mají režim odmrazování, který zabraňuje hromadění ledu na venkovní jednotce. Povolte režim odmrazování v intervalech, aby se rozpustily nánosy ledu.
Pravidelná údržba: Pečujte o tepelné čerpadlo velmi dobře. Vyčistěte filtr, udržujte oblast venkovní jednotky bez sněhu, ledu nebo nečistot a naplánujte pravidelnou kontrolu s profesionálním technikem.
Snížená účinnost: V extrémně chladném klimatu se tepelná čerpadla snaží zachytit dostatek tepla z venkovního vzduchu, což vede ke snížení účinnosti. A aby fungovaly efektivněji, spotřebovávají více energie a mohou vydávat hluk.
Akumulace ledu: Venkovní jednotky tepelných čerpadel mohou akumulovat led nebo sníh z prudkého atmosférického lijáku. To může blokovat proudění vzduchu a přinutit systém pracovat intenzivněji na přenosu tepla.
Dlouhé cykly odmrazování: Za chladného počasí přejdou tepelná čerpadla do režimu odmrazování, aby odstranily ucpání ledu z venkovních výměníků. Odmrazovací cykly mohou být častější a delší v extrémně chladném klimatu, což může ovlivnit topný výkon tepelného čerpadla.
Systém pomocného vytápění: Tepelná čerpadla mají obvykle záložní elektrické odporové ohřívače, které se spustí, když venkovní jednotka není schopna zajistit dostatek tepla. Použití tohoto systému pomocného vytápění vede k vyšším nákladům na energii.
Zkontrolujte venkovní jednotku: Zajistěte, aby byl prostor venkovní jednotky volný a na tepelném čerpadle nebyl sníh, led, listí nebo nečistoty. To umožní hladké proudění vzduchu.
Přidejte ohřívač odtokové vany: Instalace ohřívače odtokové misky pod venkovní jednotku může pomoci předejít hromadění ledu na výměnících. Zajišťuje, že voda v jednotce nezamrzne, takže proudění vzduchu nebude blokováno.
Kontrola odmrazovacího cyklu: Tepelná čerpadla se studeným klimatem mají systém režimu odmrazování, který rozpouští led ve spirále venkovní jednotky. Pokud odmrazovací cyklus nefunguje správně, znamená to, že systém režimu odmrazování potřebuje opravu. Zavolejte profesionálního technika.
Ruční odmrazování: Pokud dojde k nahromadění ledu, můžete venkovní jednotku odmrazit ručně vypnutím tepelného čerpadla a spuštěním režimu pouze s ventilátorem pro cirkulaci vzduchu a rozpuštění ledu. Další možností je jemně použít teplou vodu k rozpuštění ledu.
Tepelná čerpadla a pece jsou dva hlavní topné systémy používané pro obytné a komerční aplikace. Ale který je lepší:
Tepelná čerpadla jsou obvykle lepší než pece, protože teplo spíše přenášejí, než aby ho vytvářeli.
Tepelná čerpadla jsou šetrnější k životnímu prostředí. Jsou poháněny elektřinou, což znamená, že neprodukují uhlíkové emise jako pece.
V extrémně chladném klimatu jsou lepší možností pece. Fungují tak, že spalují palivo (zemní plyn, olej nebo propan) za vzniku tepla. Na rozdíl od tepelných čerpadel mohou pece poskytovat vysokou úroveň tepla, když je venkovní teplota velmi nízká.
Pece mají nižší počáteční náklady než tepelná čerpadla, ale časem jsou dražší kvůli ceně paliva.
Tepelná čerpadla jsou univerzálnější a cenově výhodnější než pece. Nabízejí duální funkce, protože mohou poskytovat řešení vytápění a chlazení v jednom systému.
Tepelná čerpadla a klimatizace jsou velmi podobné, zejména proto, že používají stejnou technologii k chlazení domácností. Rozdíl mezi klimatizací a tepelným čerpadlem je kvůli zpětnému ventilu v tepelných čerpadlech, který pracuje na vytápění a chlazení domu.
Zatímco tepelná čerpadla a klimatizace přenášejí vnitřní teplo do venkovního prostředí za účelem chlazení domu, reverzní ventil umožňuje tepelným čerpadlům pracovat opačně. Tepelná čerpadla mohou odebírat teplo zvenčí do vnitřního prostoru.
Klimatizace může chladit vnitřní prostory pouze přenosem tepla z domu ven. Musí být spárován se samostatným topným systémem, jako je pec, aby byl zajištěn celoroční komfort.
Při nákupu tepelného čerpadla existují 2 hlavní náklady. Prvním jsou Počáteční náklady a druhým jsou provozní náklady.
Počáteční náklady : Počáteční náklady na tepelné čerpadlo se mohou lišit v závislosti na typu, velikosti a podmínkách instalace. V průměru stojí systém tepelného čerpadla se vzduchem mezi 4 000 až 8 000 USD na nákup a instalaci. Vodní tepelná čerpadla stojí mezi 10 000 až 25 000 USD na nákup a instalaci. Tepelná čerpadla země-voda jsou dražší, pohybují se od 10 000 do 30 000 USD za nákup a instalaci.
Provozní náklady : Provozní náklady závisí na sazbách za elektřinu, klimatu a energetické účinnosti tepelného čerpadla. V průměru se náklady na provoz tepelného čerpadla ASHP pohybují od 500 do 2 000 USD. Náklady na provoz tepelných čerpadel voda a země se pohybují od 300 do 1 500 USD.
Zde je několik tipů, jak snížit náklady na provoz tepelného čerpadla:
Izolujte svůj dům : Před instalací tepelného čerpadla se ujistěte, že je váš dům řádně izolován. Zkontrolujte každý kout a skulinu, zda nejsou díry, kudy může unikat vzduch. Vzduch z tepelného čerpadla by měl zůstat ve vaší domácnosti pro optimální účinnost.
Udržujte své tepelné čerpadlo zapnuté vždy při stabilní teplotě : Pro maximální účinnost byste měli své tepelné čerpadlo udržovat trvale v chodu při příjemné teplotě. Časté zvyšování a snižování teploty může způsobit opotřebení součástí tepelného čerpadla, což má za následek vyšší náklady na údržbu.
Snižte svůj termostat : Podle Světové zdravotnické organizace (WHO) je 18⁰C bezpečná a dobře vyvážená vnitřní teplota v teplém a studeném klimatu. Zvýšení teploty znamená vyšší náklady na energii.
Ano, tepelné čerpadlo se opravdu vyplatí, zejména pokud hledáte dlouhodobá řešení vytápění a chlazení a jejich energetickou účinnost, úsporu nákladů a dopad na životní prostředí.
Zatímco mnoho lidí trápí počáteční náklady na tepelná čerpadla, několik vládních dotací může cenu kompenzovat a učinit je cenově dostupnými.
Zde jsou nové technologie tepelných čerpadel pro lepší účinnost:
Tepelná čerpadla lze propojit s fotovoltaickými (PV) systémy pro zvýšení účinnosti a snížení dopadu na životní prostředí. Solární panely se používají k výrobě elektřiny potřebné k napájení tepelného čerpadla, což výrazně snižuje závislost na účtech za energii. Během dne lze energii generovanou solárními panely využít k přímému napájení tepelného čerpadla, zatímco přebytečná energie se na noc ukládá do baterií.
V současné době existují tepelná čerpadla pro extrémně chladné klima, která jsou profesionálně vyráběna tak, aby fungovala efektivně i při teplotách pod bodem mrazu. Tyto systémy se skládají z pokročilých technologií, jako je Enhanced Variable Injection (EVI), která zvyšuje schopnost tepelných čerpadel absorbovat teplo zvenčí v mrazivém počasí.
Jedná se o hybridní systém, který spočívá v propojení tepelného čerpadla s kotlem. V tomto systému tepelné čerpadlo pracuje, když jsou venkovní teploty mírné. Když ale teplota klesne a účinnost tepelného čerpadla se sníží, kotel začne pracovat. Tím je zajištěno optimální vytápění vždy bez ohledu na povětrnostní podmínky.
Jedná se o novou technologii tepelného čerpadla pro změnu rychlosti kompresoru tepelného čerpadla a motorů ventilátoru, což umožňuje přesné nastavení výkonu vytápění a chlazení. Invertorové tepelné čerpadlo nabízí zlepšenou účinnost, tišší provoz a konzistentnější vnitřní teploty.
Existuje několik typů tepelných čerpadel, takže výběr vhodného tepelného čerpadla pro vaše potřeby může být matoucí. Níže uvádíme faktory, které je třeba vzít v úvahu při výběru vhodného tepelného čerpadla:
Klimatická vhodnost : Vyberte si tepelné čerpadlo speciálně vhodné pro vaše klima. Pokud žijete v chladné oblasti, doporučuje se vybrat tepelné čerpadlo pro studené klima pro maximální účinnost během mrazivých teplot.
Hodnocení účinnosti : Zkontrolujte hodnocení účinnosti tepelného čerpadla, jako je sezónní poměr energetické účinnosti (SEER pro účinnost chlazení), faktor sezónního výkonu vytápění (HSPF pro účinnost vytápění) a koeficient účinnosti (COP pro účinnost chlazení i vytápění).
Hladina hluku : Některá tepelná čerpadla mohou být velmi hlučná, zejména venkovní jednotky. Rozhodněte se pro možnosti s nízkým hodnocením decibelů, zejména v obytných budovách a komerčních prostředích, kde je zdobnost prvořadá.
Typ chladiva : Najděte tepelná čerpadla využívající ekologická chladiva, jako je R290, abyste omezili potenciál globálního oteplování (GWP). To je zásadní jak pro udržitelnost životního prostředí, tak pro soulad s budoucími předpisy.
Invertorová technologie : Vyberte si možnost s invertorovou technologií, která umožňuje systému tepelného čerpadla upravit svůj topný a chladicí výkon na základě aktuálních požadavků, aniž by došlo k opotřebení nebo poškození součástí tepelného čerpadla.
● Velikost : Vyberte velikost tepelného čerpadla s výkonem, který splňuje požadavky na vytápění a chlazení vašeho domu. Můžete se obrátit na SPRSUN – profesionálního čínského výrobce tepelných čerpadel , který vám poskytne nejlepší tepelné čerpadlo pro vaše potřeby.
